| MOQ: | 1톤 |
| 가격: | 800-1000 USD/Ton |
| 표준 포장: | 묶음 또는 나무 상자에 들어 있습니다. |
| 배달 기간: | 제품에 따라 20-30일 |
| 지불 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 연간 60000 톤/톤 |

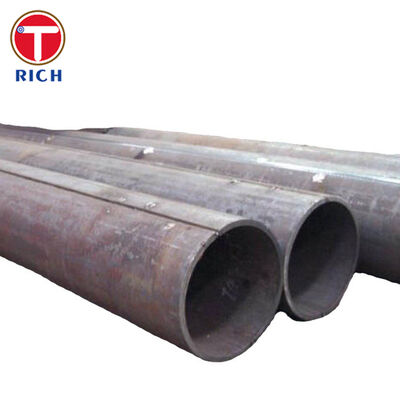

ASTM A672 전기 융착 용접 강관은 필러 금속을 사용한 전기 융착 용접 공정을 사용하여 압력 용기 품질의 강판으로 제조됩니다. 이는 주로 큰 외경, 제어된 기계적 특성 및 검증된 용접 무결성이 필요한 중간 온도의 고압 서비스용으로 설계되었습니다.
ASTM A672/A672M은 등급 및 등급 지정 시스템을 사용합니다. 등급은 파이프 제조에 사용되는 압력 용기 플레이트 사양을 식별하고, 등급은 파이프 열처리 조건과 방사선 검사 및 압력 테스트가 필요한지 여부를 정의합니다. 일반적인 재료에는 ASTM A515 탄소강판 등급과 ASTM A516 세립 탄소강판 등급이 포함됩니다.
이 사양은 명목상 외부 직경이 400mm 이상이고 벽 두께가 최대 75mm인 전기 융착 용접 파이프를 포함합니다. 적용 가능한 모든 ASTM A672 요구 사항이 충족되면 다른 치수도 제작할 수 있습니다.
| 목 | 사양 |
|---|---|
| 제품 | 전기융합용접강관 |
| 기준 | ASTM A672/A672M |
| 제조공정 | 용가재를 이용한 전기융합용접 |
| 기본 재료 | 압력 용기 품질의 탄소 또는 합금 강판 |
| 공통 등급 | B60, B65, B70, C60, C65, C70, D70 및 기타 ASTM A672 등급 |
| 공통 수업 | 클래스 10–13, 20–23, 30–33, 40–43, 50–53 |
| 외경 | 공칭 400mm 이상 |
| 벽 두께 | 최대 75mm |
| 길이 | 1~12m, 프로젝트 요구 사항에 따라 맞춤 설정 가능 |
| 파이프 끝 | 일반 끝, 경 사진 끝 또는 기계로 가공된 끝 |
| 치수 공차 | ASTM A672/A672M 및 구매 사양에 따름 |
| 직진도 | 해당 제조 및 프로젝트 요구 사항에 따라 제어됩니다. |
| 표면 상태 | 지정된 대로 용접 상태, 쇼트 블라스팅, 노출, 도색 또는 코팅 |
| 열처리 | 없음, 등급에 따라 응력 완화, 정규화, 정규화 및 템퍼링 또는 담금질 및 템퍼링 |
| 용접검사 | 지정된 ASTM A672 등급에 따름 |
| 압력 테스트 | 지정된 ASTM A672 등급에 따름 |
| 인증 | EN 10204 3.1 / 프로젝트별 검사 문서 제공 가능 |
ASTM A672는 재료 강도만으로 제품을 정의하지 않습니다. 각 파이프는 제조 등급과 함께 재료 등급을 사용하여 주문됩니다.
예를 들어:
등급 B60은 ASTM A515 등급 60 압력 용기 플레이트로 제조됩니다.
등급 B65는 ASTM A515 등급 65 플레이트로 제조됩니다.
등급 B70은 ASTM A515 등급 70 플레이트로 제조됩니다.
등급 C60은 ASTM A516 등급 60 미립자 압력 용기 플레이트로 제조됩니다.
등급 C65는 ASTM A516 등급 65 미립자 압력 용기 플레이트로 제조됩니다.
등급 C70은 ASTM A516 등급 70 미립자 압력 용기 플레이트로 제조됩니다.
이 시스템을 사용하면 사용 조건에 따라 재료 강도, 열처리, 용접 검사 및 압력 테스트를 별도로 지정할 수 있습니다.
ASTM A672 파이프는 필러 금속과 전기 융합 용접으로 생산됩니다. 주문한 Class에 따라 방사선투과검사를 통해 용접품질을 확인할 수 있습니다.
클래스 11, 12, 21, 22, 31 및 32와 같이 1 또는 2로 끝나는 클래스에는 ASTM A672에서 지정한 방사선 검사 요구 사항이 포함됩니다.
종방향 용접부가 파이프의 임계 압력 유지 부분이 되기 때문에 이는 직경이 큰 압력 배관의 경우 특히 중요합니다.
ASTM A672는 다양한 열 조건에 대한 특정 등급을 제공합니다.
| 클래스 시리즈 | 열처리 |
|---|---|
| 10~13 | 파이프 열처리 없음 |
| 20~23 | 스트레스 해소 |
| 30~33 | 정규화됨 |
| 40~43 | 정규화 및 강화 |
| 50~53 | 담금질 및 강화 |
베이스 플레이트 등급, 사용 온도, 설계 코드 및 필요한 기계적 특성에 따라 적절한 등급을 선택해야 합니다.
생산 테스트에는 완성된 파이프 로트의 인장 테스트와 가로 유도 용접 굽힘 테스트가 포함됩니다. 테스트를 통해 파이프의 기계적 특성과 용접 조인트의 무결성 및 연성을 모두 확인합니다.
해당 사양에서 요구하는 대로 압력 용기 플레이트 및 용착 용접 금속에 대한 화학 분석도 제어됩니다.
ASTM A672 파이프의 빈번한 조달 문제는 클래스를 생략하고 등급만 지정하는 것입니다. 클래스는 열처리, 방사선 검사 및 정수압 테스트에 직접적인 영향을 미칩니다.
우리는 다음과 같이 구매 주문서에서 요청한 완전한 지정에 따라 제품을 제조하고 문서화합니다.
ASTM A672 B60 클래스 12
ASTM A672 C60 클래스 22
ASTM A672 C65 클래스 22
ASTM A672 C70 클래스 32
따라서 등급, 등급, 판 열 번호, 용접 절차, 열처리 조건 및 검사 기록을 제조 문서 내에서 추적할 수 있습니다.
ASTM A672에서는 일반 구조용 강판이 아닌 압력 용기 품질의 강판이 필요합니다.
플레이트 재료는 ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M 및 ASTM A672에서 허용하는 기타 재료를 포함하여 지정된 ASTM 플레이트 사양에 따라 제어할 수 있습니다.
재료 인증서는 다음을 식별할 수 있습니다.
플레이트 사양 및 등급
히트 수
화학 분석
기계적 성질
판 두께
열처리 조건
파이프 제조 배치
이는 들어오는 압력 용기 플레이트와 완성된 EFW 파이프 사이의 추적성을 제공합니다.
프로젝트마다 용접 검사 및 압력 검증 수준이 다릅니다. ASTM A672에서는 모든 파이프에 동일한 검사 구성을 적용하는 대신 클래스 지정을 통해 이러한 요구 사항을 정의할 수 있습니다.
예를 들어:
| 수업 | 열처리 | 방사선 촬영 | 압력 테스트 |
|---|---|---|---|
| 10 | 없음 | 아니요 | 아니요 |
| 11 | 없음 | 예 | 아니요 |
| 12 | 없음 | 예 | 예 |
| 13 | 없음 | 아니요 | 예 |
| 20 | 스트레스 해소 | 아니요 | 아니요 |
| 21 | 스트레스 해소 | 예 | 아니요 |
| 22 | 스트레스 해소 | 예 | 예 |
| 23 | 스트레스 해소 | 아니요 | 예 |
| 30 | 정규화됨 | 아니요 | 아니요 |
| 31 | 정규화됨 | 예 | 아니요 |
| 32 | 정규화됨 | 예 | 예 |
| 33 | 정규화됨 | 아니요 | 예 |
| 40 | 정규화 및 강화 | 아니요 | 아니요 |
| 41 | 정규화 및 강화 | 예 | 아니요 |
| 42 | 정규화 및 강화 | 예 | 예 |
| 43 | 정규화 및 강화 | 아니요 | 예 |
| 50 | 담금질 및 강화 | 아니요 | 아니요 |
| 51 | 담금질 및 강화 | 예 | 아니요 |
| 52 | 담금질 및 강화 | 예 | 예 |
| 53 | 담금질 및 강화 | 아니요 | 예 |
이를 통해 검사 범위를 압력 시스템 설계 및 프로젝트 사양에 정확하게 일치시킬 수 있습니다.
| 기준 | 설명 |
|---|---|
| ASTM A672/A672M | 적당한 온도에서 고압 서비스를 위한 전기 융착 용접 강관 |
| ASTM A20/A20M | 압력 용기용 강판에 대한 일반 요구 사항 |
| ASTM A515/A515M | 중온 및 고온 서비스용 탄소강 압력 용기 플레이트 |
| ASTM A516/A516M | 중온 및 저온 서비스용 탄소강 압력 용기 플레이트 |
| EN 10217-5 | 압력 목적을 위한 수중 아크 용접 강관 |
| JIS G3456 | 고온용 탄소강관 |
| GOST 10706 | 종방향 전기 용접 강관 |
| GB/T 9711 | 파이프라인 운송 시스템용 강관 |
위에 나열된 EN, JIS, GOST 및 GB 표준은 관련 압력 또는 용접 파이프 제품에 대한 조달 참조이며 ASTM A672와 직접적으로 동등한 재료로 간주되어서는 안됩니다. 재료 대체는 엔지니어링 설계 코드 및 프로젝트 사양에 따라 승인되어야 합니다.
ASTM A672 전기 융착 용접 강관은 산업용 보일러 및 프로세스 유틸리티 시스템의 대구경 주 증기 분배 헤더로 사용할 수 있습니다.
이 적용을 위해 파이프는 증기 발생 시스템과 하류 공정 장비 사이에 가압된 증기를 운반합니다. 재료 등급, 벽 두께, 열처리, 용접 검사 및 압력 테스트는 설계 온도, 설계 압력 및 해당 배관 코드에 따라 선택되어야 합니다.
다음 표는 일반적으로 지정된 5가지 ASTM A672 등급에 대한 대표적인 열 분석 요구 사항을 보여줍니다. ASTM A672 등급은 해당 압력 용기 플레이트 사양에서 화학적 요구 사항을 도출합니다.
값은 중량%입니다. 아래에 표시된 탄소 제한은 달리 명시되지 않는 한 25mm를 초과하지 않는 플레이트 두께를 기준으로 합니다.
| ASTM A672 등급 | 해당 플레이트 | C 최대. % | 망간 % | P 최대. % | S 맥스. % | 시 % |
|---|---|---|---|---|---|---|
| B60 | ASTM A515 Gr.60 | 0.24 | 최대 0.90 | 0.025 | 0.025 | 0.15~0.40 |
| B65 | ASTM A515 Gr.65 | 0.28 | 최대 0.90 | 0.025 | 0.025 | 0.15~0.40 |
| B70 | ASTM A515 Gr.70 | 0.31 | 최대 1.20 | 0.025 | 0.025 | 0.15~0.40 |
| C60 | ASTM A516 Gr.60 | 0.21 | 0.60~0.90 | 0.025 | 0.025 | 0.15~0.40 |
| C65 | ASTM A516 Gr.65 | 0.24 | 0.85–1.20 | 0.025 | 0.025 | 0.15~0.40 |
| ASTM A672 등급 | 해당 플레이트 등급 | 인장 강도 MPa | 항복 강도 최소. MPa | 50mm 최소 신장. |
|---|---|---|---|---|
| B60 | ASTM A515 Gr.60 | 415~550 | 220 | 25% |
| B65 | ASTM A515 Gr.65 | 450~585 | 240 | 23% |
| B70 | ASTM A515 Gr.70 | 485~620 | 260 | 21% |
| C60 | ASTM A516 Gr.60 | 415~550 | 220 | 25% |
| C65 | ASTM A516 Gr.65 | 450~585 | 240 | 23% |
A: 제조자는 또한 거래를 할 수 있습니다.
A : 일반적으로 상품 재고가있는 경우 10-15 일, 상품 재고가없는 경우 수량에 따라 30-40 일입니다.
A: 그렇습니다, 우리는 무료로 표본을 제안할 수 있었습니다 그러나 운임 비용을 지불할 필요가 있습니다.
A: 지불<=2000USD, 100% 사전에. 지불>=2000USD, 사전에 30% T/T, 선적 전 잔액.
다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
|
|
