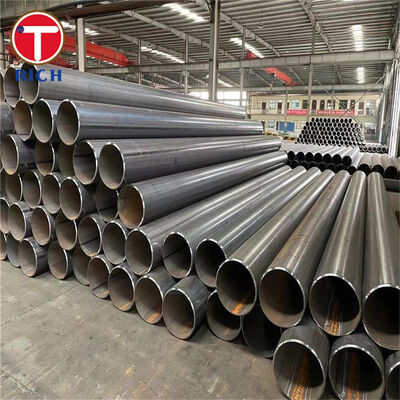

ASTM A671 저온용 전기 융착 강관

ASTM A671 전기 융착 강관은 압력 용기 품질의 탄소강 또는 합금강 강판으로 제조되며 용접 시 필러 금속이 추가됩니다. 주로 대기압 및 저온에서 작동하는 고압 배관 시스템용으로 설계되었습니다.

ASTM A671 등급은 강관 제조에 사용된 압력 용기 강판을 식별하며, 클래스 번호는 필요한 강관 열처리, 방사선 검사 및 압력 시험 조건을 정의합니다. 일반적인 탄소강 등급에는 CB60, CB65, CB70, CC60, CC65 및 CC70이 포함됩니다. 저온 압력 배관의 경우 ASTM A516/A516M 강판으로 제조된 미세 결정립 CC 시리즈가 자주 지정됩니다.

ASTM A671은 공칭 외경 400mm 이상, 벽 두께 6mm 이상의 강관을 다룹니다. 사양의 모든 해당 요구 사항이 충족되는 경우 다른 치수도 공급될 수 있습니다.

사양

주요 특징

등급 및 클래스는 별도로 정의됨

ASTM A671은 완성된 강관 상태를 정의하기 위해 등급만 사용하지 않습니다.

예시:

ASTM A671 CC60 클래스 22

CC60은 ASTM A516/A516M 등급 60 미세 결정립 킬드 탄소강 강판으로 제조된 강관을 식별합니다.

클래스 22는 다음을 의미합니다:

• 용접 후 강관에 응력 제거 처리

• 용접부에 방사선 검사 수행

• 강관에 압력 시험 수행

이 등급-클래스 식별은 압력 시스템용 강관을 지정할 때 중요합니다. 왜냐하면 동일한 등급의 두 강관이 다른 열처리 및 검사 조건을 가질 수 있기 때문입니다.

제어된 대구경 형상

ASTM A671은 제작된 압력 강관에 적합한 치수 제한을 설정합니다:

• 외경 허용 오차: ±0.5%

• 최대 원형도 불량: 1%

• 정렬 편차: 3m당 최대 3mm

• 최소 벽 두께: 공칭 두께보다 0.3mm 이상 낮지 않음

• 비가공 길이 허용 오차: -0 / +13mm

이러한 제어는 대구경 현장 용접, 플랜지 정렬, 스풀 제작 및 둘레 이음 준비에 특히 중요합니다.

정의된 용접 및 압력 시험 클래스

ASTM A671은 검사가 프로젝트 요구 사항에 맞게 조정될 수 있도록 여러 제조 클래스를 제공합니다.

해당 합금 등급에 대해 추가적인 석출 경화 열처리 클래스를 사용할 수 있습니다.

우리의 장점

1. 생산 전에 올바른 ASTM A671 클래스를 어떻게 확인할 수 있습니까?

일반적인 조달 위험은 필요한 클래스를 정의하지 않고 단순히 “ASTM A671 CC60”만 지정하는 것입니다. 등급만으로는 기본 강판을 식별하지만 열처리, 방사선 검사 또는 압력 시험을 완전히 정의하지는 않습니다.

따라서 생산 전에 재료 설명을 다음과 같은 완전한 형식으로 확인할 수 있습니다:

ASTM A671/A671M CC60 클래스 22

그러면 제조 경로를 주문에 직접 일치시킬 수 있습니다:

압력 용기 강판 → 성형 → EFW 용접 → 응력 제거 → 방사선 검사 → 압력 시험 → 치수 검사.

이는 구매 주문, 생산 경로, 검사 계획 및 재료 문서 간의 모호성을 줄입니다.

2. 압력 서비스에 대한 용접 무결성은 어떻게 제어됩니까?

검증된 용접 검사가 필요한 프로젝트의 경우 클래스 11/12, 21/22, 31/32, 41/42 및 51/52에는 ASTM A671에 따른 방사선 검사 요구 사항이 포함됩니다.

해당 압력 시험 클래스가 주문된 경우 각 생산 배치에 적용 가능한 압력 시험 기록을 첨부하여 문서화할 수도 있습니다.

사용 가능한 검사 문서에는 다음이 포함될 수 있습니다:

• 재료 열 번호 추적성

• 강판 재료 인증서

• 용접 절차 식별

• 방사선 검사 기록

• 압력 시험 기록

• 기계적 시험 보고서

• 치수 검사 보고서

• 최종 재료 검사 증명서

프로젝트 사양에서 요구하는 경우 보충 NDT 또는 충격 시험을 통합할 수 있습니다.

3. 현장 조립을 위해 대구경 강관은 어떻게 제어됩니까?

대구경 EFW 강관은 공칭 외경 및 벽 두께 제어 이상을 필요로 합니다. 타원도 및 길이 방향 정렬은 둘레 현장 용접 준비에 직접적인 영향을 미칩니다.

따라서 완성된 강관은 다음을 포함한 ASTM A671 치수 제한에 대해 확인됩니다:

• OD: ±0.5%

• 원형도 불량: ≤1%

• 정렬: 3m당 ≤3mm

• 최소 벽 두께: 공칭 두께보다 0.3mm 이상 낮지 않음

제작 프로젝트의 경우 끝단 직경, 끝단 직각도, 경사 형상, 둘레 및 강관 길이와 같은 추가 치수 검사 항목을 검사 계획에 포함할 수 있습니다.

실행 표준

ASTM, EN, JIS, GOST 및 GB 등급은 자동으로 상호 교환 가능한 것으로 간주해서는 안 됩니다. 치환은 화학 성분, 기계적 강도, 충격 시험 온도, 용접 공정, 열처리, 검사 요구 사항 및 해당 압력 설계 코드와 대조하여 확인해야 합니다.

응용 분야

LNG 터미널 저온 천연가스 이송 헤더

ASTM A671 CC60 또는 CC65 EFW 강관은 LNG 취급 시설의 대구경 저온 천연가스 이송 헤더에 대해 선택된 등급, 클래스, 충격 시험 요구 사항, 설계 온도 및 해당 배관 코드가 프로젝트 엔지니어에 의해 확인된 경우 지정될 수 있습니다.

이 응용 분야의 경우, 프로젝트 사양에서 요구하는 경우 후열처리 또는 노멀라이징, 방사선 용접 검사 및 압력 시험이 포함되는 클래스 22 또는 클래스 32가 일반적으로 고려됩니다.

정확한 재료 선택은 강관 강도만으로는 강관 강도만으로는 최소 설계 금속 온도 및 필요한 Charpy 충격 성능을 기반으로 해야 합니다.

화학 성분

다음 값은 일반적인 다섯 가지 ASTM A671 탄소강 강관 등급을 제조하는 데 사용되는 대표적인 ASTM 강판 화학 성분 요구 사항을 보여줍니다.

값은 열 분석을 기반으로 합니다. 아래에 표시된 탄소 한계는 두께 25mm까지의 A515 강판 및 두께 12.5mm까지의 A516 강판에 적용됩니다. 특정 더 두꺼운 강판 두께에 대해서는 탄소 한계가 증가하므로 해당 강판 두께는 항상 해당 ASTM A515/A515M 또는 ASTM A516/A516M 요구 사항과 대조하여 확인해야 합니다.

기계적 특성

ASTM A671 강관 등급은 해당 압력 용기 강판 사양에서 기본 금속 강도 수준을 파생합니다.
