| MOQ: | 1톤 |
| 가격: | 800-1000 USD/Ton |
| 표준 포장: | 묶음 또는 나무 상자에 들어 있습니다. |
| 배달 기간: | 제품에 따라 20-30일 |
| 지불 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 연간 60000 톤/톤 |

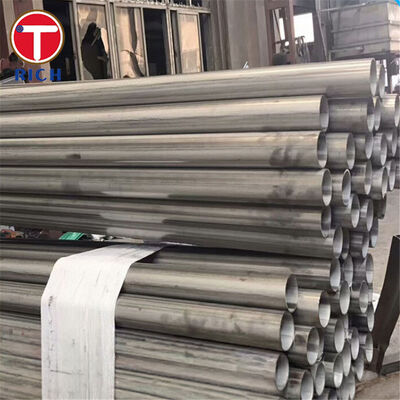

BS 6323-7 잠수된 활 용접 철강 튜브는 자동차, 기계 및 일반 엔지니어링 용 용으로 설계된 길쭉한 용접 탄소 철강 튜브입니다.이 표준은 150mm 이상 외부 지름의 잠수弧 용접 파이프에 특별히 적용되며 두 가지 재료 등급을 정의합니다.: SAW 4 및 SAW 5.
튜브는 자동 잠수 활 용접 과정을 사용하여 선형식 철판 또는 스켈프의 길쭉한 부트 용접에 의해 제조됩니다. 그들은 용접, 뜨거운 크기 또는 차가운 크기로 공급 될 수 있습니다.냉각용 튜브필요에 따라 열처리를 적용할 수 있습니다.
BS 6323-7:1982는 역사적인 영국 표준이며 철회되었습니다.구매자는 원래 BS 6323-7 사양이 계약적으로 요구되는지 또는 대체 BS EN 10296-1을 사용해야하는지 확인해야합니다..
| 항목 | 사양 |
|---|---|
| 제품 | 잠수 된 아크 용접 철강 파이프 |
| 표준 | BS 6323-7:1982와 함께 사용되는 BS 6323-1:1982 |
| 철강 등급 | SAW 4, SAW 5 |
| 제조 과정 | 자동 수직 잠수 활 용접 |
| 소재 | 탄소강판 또는 스켈프 |
| 외부 지름 | 150mm 이상 |
| 공통 표준 OD 범위 | 508~2020mm |
| 일반적인 벽 두께 범위 | 6외부 지름에 따라 3~50mm |
| 길이 | 표준 무작위 길이 6-9m; 사용자 정의 절단 길이가 제공됩니다; 상업적 공급은 대략 1-12m에서 합의 될 수 있습니다. |
| 과다 복용량 | 지정된 OD의 ±0.75% 또는 ±10 mm, 그 중 어느 것이 적느냐 |
| 벽 두께 허용 | 외부 용접 장착을 제외한 +10% / -5% |
| 절단 길이 허용 ≤6000mm | +10 / -5mm |
| 절단 길이 용도> 6000mm | +15 / 0 mm |
| 직선성 | 최대편차는 1000mm에 1.5mm이며, 달리 합의되지 않는 경우 |
| 표면 상태 | 목적 운용에 해를 끼치는 결함이 없는 것; 협정에 의한 특별한 표면 요구 사항 |
| 납품 조건 | 류류류류류류류 |
| 열처리 | 차가운 크기의 튜브는 제조업체의 선택 또는 합의에 따라 열 처리 될 수 있습니다 |
| 요구 되는 시험 | 튼튼성 시험 및 스트립 구부러짐 시험 |
| 용접형 | 길쭉한 엉덩이 용접 |
| 최종 상태 | 정형 끝 또는 정해진 대로 가공/단단 끝 |
BS 6323-7은 150mm 이상의 외부 지름의 튜브를 위해 특별히 설계되었습니다. 표준 목록에서 일반적으로 사용되는 차이는 2020mm OD까지 확장됩니다.규격이 상대적으로 큰 용접 된 기계적 튜브 섹션에 적합하도록 만드는 것.
외부 지름의 허용 허용되는 편차는 ±0.75% 또는 ±10mm로 제어됩니다. 벽 두께는 +10% 및 -5%로 제어됩니다.용접점에 있는 외부 강화장치 이외에.
SAW 4는 235 MPa의 최소 강도 강도와 410 MPa의 최소 팽창 강도를 갖는다.
SAW 5는 340 MPa의 더 높은 최소 양력 강도와 490 MPa의 최소 팽창 강도를 제공합니다.
이 구별은 설계자와 구매자가 완성된 부품의 기계적 부하 요구 사항에 따라 강도 수준을 선택할 수 있습니다.
튜브는 자동으로 잠수 된 활 용접으로 제조됩니다. 선형판 또는 스켈프에 길이의 부트 관절.이 과정은 비교적 큰 지름과 더 무거운 벽 튜브에 특히 적합합니다. 왜냐하면 용접 매개 변수는 길쭉한 바늘을 따라 지속적으로 제어 할 수 있기 때문입니다..
튼력 테스트 외에도 BS 6323-7는 스트립 구부러진 테스트를 요구합니다. 구부러진 테스트 바 지름은 시험 조각의 두께의 6 배입니다.그리고 표본에는 상당한 균열이나 결함이 없어야 합니다..
큰 지름의 SAW 기계 튜브를 구입할 때 주요 관심사 중 하나는 길쭉한 용접이 결함이 발생하지 않고 절단, 용접, 굴곡 및 제조를 견딜 수 있는지 여부입니다.
따라서 생산은 용접 정렬, 열 입력, 용접 강화, 침투 및 차원 안정성에 따라 제어 될 수 있습니다. BS 6323-7은 추가로 스트립 구부러기 테스트를 요구합니다.용접 구역의 유연성과 견고성을 평가하는 직접적인 방법을 제공하는.
중요 주문의 경우 길쭉한 용접의 초음파 검사와 같은 추가 NDT가 구매 주문에서 별도로 지정될 수 있습니다.
큰 지름의 용접 된 튜브는 타원성, 벽 변동, 직선성 또는 절단 길이의 오차가 과도하면 조립 문제가 발생할 수 있습니다.
BS 6323-7은 정의된 OD, 두께 및 길이 허용도를 제공하지만 BS 6323-1은 1미터당 1.5mm의 일반적인 직선 제한을 설정합니다.튜브가 가공을 목적으로 할 때 더 긴 허용 범위를 합의 할 수 있습니다., 장착된 기계적 집합 또는 제어 된 용접 장착장치.
차원 검사에는 구매자의 검사 계획에 따라 OD, 둘레, 벽 두께, 직성, 길이 및 용접 매듭 기하학이 포함 될 수 있습니다.
전문 구매자는 종종 공급 된 튜브가 상업적 탄소 강철 설명에만 해당하는 것이 아니라 주문 된 등급에 해당하는지 확인해야합니다.
따라서 주문은 BS 6323-7 등급, 열 번호, 차원, 배달 조건 및 검사 요구 사항에 의해 식별 될 수 있습니다.화학 조성 및 팽창 성질은 해당 SAW 4 또는 SAW 5 요구 사항에 따라 확인할 수 있습니다..
프로젝트 문서에 현대적인 사양이 필요한 경우구매자는 생산 전에 이 사실을 명시해야 합니다. 왜냐하면 BS 6323-7이 철회되고 BS EN 10296-1으로 비교 가능한 기계 공학용 용도로 대체되었기 때문입니다..
| 표준 시스템 | 전형적인 관련 표준 | 설명 |
|---|---|---|
| BS | BS 6323-7 | 자동차, 기계 및 일반 공학 용으로 용용되는 잠수弧 용접 철강 파이프 |
| EN | BS EN 10296-1 / EN 10296-1 | 기계공학 용과 일반공학 용의 용접형 원형강관 |
| ASTM | ASTM A513/A513M | 전기 저항으로 용접된 탄소 및 합금강 기계관; 제조 방법은 BS 6323-7과 다릅니다. |
| JIS | JIS G 3445 | 기계 구조용 탄소강 파이프 |
| GB | GB/T 6728 또는 프로젝트별 기계 용접 튜브 사양 | 용도에 따라 용접된 구조적/기계적 홀리 섹션 |
| GOST | 프로젝트 요구 사항에 따라 적용되는 용접된 탄소강 기계관 사양 | 동등성을 주장하기 전에 등급과 제조 경로가 확인되어야 합니다. |
이 표준은 자동으로 교환되는 것으로 간주되어서는 안됩니다.그리고 공급 상태는 교체하기 전에 별도로 확인되어야 합니다..
한 가지 구체적인 응용 프로그램은 무거운 자동차 드라이브 라인 집합체에서 사용되는 큰 기계적 튜브형 하우징입니다.
튜브는 기계적 부하를 전달하거나 지원하는 데 필요한 고 cilindric 구조체를 제공하며 후속 가공에 대한 제어 직경, 직선성 및 벽 두께를 유지합니다.용접또는 조립. SAW 5는 SAW 4보다 높은 최소 강도가 필요한 경우 선택 될 수 있습니다.
최종 적합성은 실제 부품 부하 계산, 피로 요구 사항, 용접 설계 및 적용 가능한 차량 엔지니어링 사양에서 확인되어야 합니다.
BS 6323-7은 SAW 4 및 SAW 5이라는 두 가지 철강 등급만을 지정하고 있습니다. 따라서 5개의 등급을 추가하면 관련되지 않은 표준에서 혼합 재료 사양이 필요하며 구매자를 오해 할 수 있습니다.아래 표는 의도적으로 BS 6323-7에 정식으로 지정된 두 가지 등급만을 포함합니다..
| 등급 | C 최대 % | 시 맥스 % | 최대 분분 % | P Max. % | S 최대 % |
|---|---|---|---|---|---|
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 |
| SAW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 |
| 등급 | 최소 강도 Re, MPa | 최소 팽창 강도 Rm, MPa | 최소 길쭉함 A, % |
|---|---|---|---|
| SAW 4 | 235 | 410 | 22 |
| SAW 5 | 340 | 490 | 20 |
A: 제조사, 또한 무역을 할 수 있습니다.
A: 일반적으로는 상품이 재고에 있는 경우 10-15일, 또는 상품이 재고에 없는 경우 30-40일, 양에 따라입니다.
A: 예, 우리는 무료로 샘플을 제공 할 수 있지만 화물 비용을 지불해야합니다.
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액.
다른 질문이 있다면, pls 나를 연락하는 것을 자유로이 느끼십시오.
|
|
