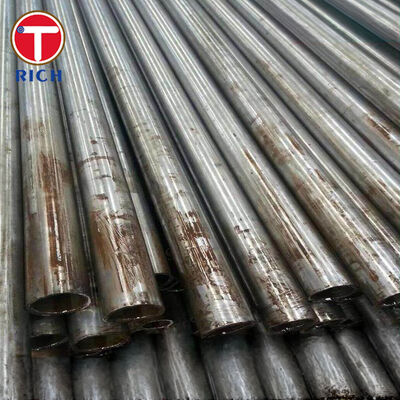

대기 및 낮은 온도 서비스용 ASTM A524 매듭 없는 탄소강 파이프

ASTM A524 매듭 없는 탄소 철강 파이프 는 주로 대기 온도와 온도 가량 낮은 온도에서 작동 하는 압력 파이프 시스템에 설계 됩니다.탄소 강철, 벽 두께에 따라 I등급 또는 II등급으로 공급됩니다..

파이프는 핫 마감 또는 콜드 드래잉에 의해 생산 될 수 있으며 형성 후 열 처리를 받아야합니다.그리고 유사한 제조업전형적인 공급은 차원 검사, 팽창 테스트, 평평화 또는 구부러기 테스트 및 수정 상태 또는 승인 된 파괴적이지 않은 검사입니다.

ASTM A524/A524M는 DN 6에서 DN 650에 해당하는 NPS 1/8에서 NPS 26까지의 파이프 크기를 포함합니다. 구매자가 다른 것을 명시하지 않으면 일반적으로 ASME B36.10M에 따라 제공됩니다.

사양

주요 특징

얇은 곡물 을 사용 하여 깎은 강철

ASTM A524 파이프는 정밀 곡물 방법을 사용하여 완전히 죽인 강철에서 생산되어야합니다.이 제어 된 철강 제조 경로는 구조적 균일성을 향상시키고 신뢰할 수있는 형성, 용접,압력 서비스 성능.

제어 된 탄소 및 망간 함량

최대 탄소 함량은 0.21%로 제한되며, 망간은 0.90%에서 1.35% 사이로 통제됩니다.이 구성은 강도, 유연성 및 용접성 사이의 실용적인 균형을 제공합니다.

벽 두께 에 따라 정의 된 강도

등급 선택은 벽 두께에 따라 결정됩니다.

• I급은 9.52mm 이하의 벽 두께에 적용됩니다.

• II급은 9.52mm 이상의 벽 두께에 적용됩니다.

I급은 240 MPa의 최소 강도를 제공합니다. II급은 두꺼운 벽 파이프의 최소 연장 증가와 함께 205 MPa의 최소 강도를 제공합니다.

포름 후 열처리 의무

열로 마감 된 파이프와 냉면 파이프 모두 845°C 이상의 온도로 다시 가열됩니다. 그 후 공기 또는 제어 대기의 냉각실에 냉각됩니다.

이 처리 방식은 잔류 형성 스트레스를 줄이고 파이프 섹션 전체에 더 일관된 기계적 특성을 생성합니다.

2차 제조에 적합합니다

ASTM A524 파이프는 다음과 같은 용도로 적합하도록 설계되어 있습니다.

• 용접

• 추운 굽기

• 플랜징

• 밀접한 롤링

• 가공

• 끝형

• 압력 시스템 집합

제조 절차는 최종 장비 코드 및 운영 조건에 따라 여전히 자격을 부여해야합니다.

우리 의 장점

벽 두께에 기반한 등급 제어

종종 구매하는 문제는 실제 명목 벽 두께를 확인하지 않고 1등급 또는 2등급을 주문하는 것입니다. ASTM A524은 이러한 물질을 자유롭게 교환 가능한 재료 등급으로 취급하지 않습니다.

우리의 재질 검토 과정은 주문된 벽 두께와 올바른 분류와 일치합니다.

• 벽 두께 9.52mm까지: I급

• 벽 두께 9.52mm 이상: II급

이렇게 함 으로 인해 가격표, 제조 기록, 파이프 표시 및 검사 인증서 에 있는 잘못 된 등급 식별 이 방지 됩니다.

추적 가능한 열처리 및 재료 문서

압력 서비스 파이프 구매자는 일반적으로 재료가 지정 된 포스트 포밍 열 처리를 받았다는 증거를 요구합니다.

생산 기록은 다음을 포함할 수 있습니다.

• 열 번호

• 제조 경로

• 열처리 상태

• 화학분석

• 튼튼성 검사 결과

• 수정적 또는 파괴적이지 않은 시험 결과

• 최종 차원

• 제품 표시

• EN 10204 3.1 검사 인증서

이 추적성은 입출 검사 및 압력 장비 문서 검토를 지원합니다.

생산 전에 확인된 차원 및 시험 요구 사항

파이프 크기는 단독으로 ASTM A524 주문을 정의하기에 충분하지 않습니다. 구매자는 또한 필요한 스케줄, 파이프 끝, 시험 방법, 길이, 표면 상태를 지정해야합니다.검사 문서.

제조 전에 주문은 다음을 검토할 수 있습니다.

• NPS 또는 외부 지름

• nominal wall thickness 또는 스케줄

• 1급 또는 2급

• 핫 마감 또는 콜드 드래그 상태

• 고정 또는 무작위 길이

• 직선 또는 비벨 끝

• 수정적 또는 파괴적이지 않은 시험

• 표면 보호

• 표기 요구 사항

• 검사 인증서 유형

이것은 구매 주문, 생산 계획 및 최종 검사 문서 사이의 기술적 오차를 줄입니다.

집행기준

적용

저온 액체 저장 탱크 전송 파이프

ASTM A524 매듭 없는 탄소강 파이프는 낮은 온도 액체 저장 탱크에 연결된 전송 파이프에 사용될 수 있습니다.및 적용되는 파이프 코드 허가 탄소 강철 건설.

이 응용 프로그램에서 파이프는 저장 용기, 펌프 단위, 밸브 조립 장치 및 하류 프로세스 장비 사이에 프로세스 액체를 운송합니다.매듭 없는 구조는 길쭉한 용접 매듭을 제거, 세세한 곡물 죽은 강철 구조는 시스템 제조 과정에서 형성 및 용접을 지원합니다.

최종 재료 선택은 적용 가능한 엔지니어링 코드에서 설계 금속 온도 및 충돌 테스트의 최소 요구 사항에 따라 확인되어야 합니다.ASTM A524은 완전한 설계 검토 없이는 냉동 서비스에 적합하다고 가정해서는 안됩니다..

화학적 성분

기계적 특성

제조 및 열처리

강철은 완전히 죽이고 정밀 곡물 방법을 사용하여 제조해야합니다. 그것은 전기 오븐, 기본 산소 또는 표준의 적용되는 에디션에 의해 허용되는 다른 프로세스에 의해 생산 될 수 있습니다..

파이프는 크기와 관련된 제조 규정에 따라 열로 마감되거나 냉면으로 도출 될 수 있습니다.파이프가 845°C 이상 다시 가열되고 공기 또는 제어 대기의 냉각실에서 냉각되어야 합니다..

전형적인 생산 순서는 다음을 포함합니다.

철강 및 화학 분석
찌꺼기 준비
피어싱
핫 롤링 또는 콜드 드래잉
열처리
직선화
마무리
차원 검사
기계 시험
수정적 또는 파괴적이지 않은 시험
표면 보호
표기 및 인증

검사 및 시험
