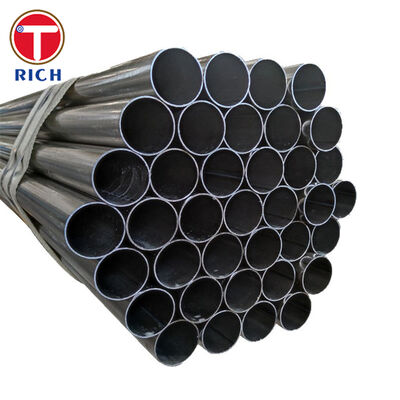

ASTM A523 고압 케이블 회로용 평면 전기 저항 용접 철 파이프

ASTM A523 평면 전기 저항 용접 철강 파이프는 고압 파이프형 전기 케이블 시스템용 압력 밀착 유도체로 특별히 제조된다.그것은 E형 건설에서 공급됩니다.NPS 4부터 NPS 12까지, 주문된 크기에 따라 5.56mm에서 14.27mm까지의 nominal wall thicknesses.

일반 용도의 압력 파이프와 달리 ASTM A523 파이프는 고전압 전력 케이블과 압력 하에 유지되는 단열 액체 또는 가스를 둘러싸고 연속적인 강철 장을 형성하도록 설계되었습니다.따라서 파이프는 제어 된 크기를 제공해야합니다., 신뢰할 수있는 ERW 시트 무결성, 부드러운 내부 표면, 용접 가능성 및 장기간 지하 서비스 중 누출에 대한 저항.

A 등급은 일반적으로 광범위한 구부리기, 화염 또는 벨링이 필요한 경우 선택됩니다. B 등급은 용접 및 정상적인 형성 작업에 적합 할 때 더 높은 최소 강도를 제공합니다.

제품 사양

표준 크기 범위

nominal wall thickness는 파이프 크기와 프로젝트 디자인에 따라 ASTM A523 표준 범위인 5.56~14.27mm 내에서 선택됩니다.다른 차원 조합은 ASTM A523/A523M의 나머지 모든 요구 사항을 충족하면 제공될 수 있습니다..

주요 특징

압력 밀폐 ERW 건설

길쭉한 바늘은 충전 금속을 의도적으로 첨가하지 않고 전기 저항 용접에 의해 생성됩니다. 용접 열은 스트립 가장자리에서 생성됩니다.다음으로 기계적 압력으로 연속적인 가조 용접을 형성합니다..

각 파이프는 압력 격리 확인을 위해 수정적으로 시험됩니다. 시험은 벽을 통해 누출을 확인하는 것을 목표로합니다.운송 전에 불완전한 용접 융합 및 다른 압력 관련 불연속성.

제어된 내부 기하학

고압 케이블 회로는 전기 케이블이 필드 조립 후 긴 파이프 섹션을 통해 당겨질 수 있기 때문에 상대적으로 부드러운 내부 통로가 필요합니다. 과도한 내부 용접 플래시,날카로운 면, 무거운 규모 또는 지역 차원 제한은 케이블 뚜?? 을 손상시키거나 설치 저항을 증가시킬 수 있습니다.

따라서 내부 용접 강화는 제조 절차와 구매 사양에 따라 제어되고 정제됩니다.

등급에 따라 형성성

A급은 최소 팽성 강도가 330 MPa, 최소 양력 강도는 205 MPa이다.그 보다 낮은 강도 수준 은 더 많은 형성 유연성 을 제공 하고 있으며, 그 를 광범위 한 구부리기 를 필요로 하는 프로젝트 에서 선호 하는 종류 로 만든다, 불타거나 울리는 소리.

B급은 최소 팽창 강도는 415 MPa이며 최소 양력 강도는 240 MPa입니다.더 높은 기계적 강도가 요구되는 동안 용접성과 정상적인 냉형 능력을 유지 할 때 선택됩니다..

용접 가능한 탄소-철화

탄소와 망간지 제한은 강도, 용접성 및 형성 성능 사이의 실질적인 균형을 제공하기 위해 제어됩니다.평평한 끝은 주문 등급과 벽 두께에 적합한 승인 된 용접 절차를 사용하여 필드 부트 용접에 준비 될 수 있습니다..

차원 안정성

지정된 외부 지름, 벽 두께, 끝의 정면성 및 직렬성은 필드 정렬을 지원하도록 제어됩니다.정확한 기하학은 인접 파이프 섹션 사이의 불일치를 줄이고 일관된 둘레 필드 용접을 촉진합니다..

우리 의 장점

1어떻게 ERW 톱니 무결성을 확인합니까?

고압 케이블 도로는 설치 후 작은 시트 불연속성이 누출 경로로 변할 수 있기 때문에 시각 검사만으로는 충분하지 않습니다.

우리의 검사 계획은 다음을 결합할 수 있습니다.

• 각 파이프의 수정적 검사

• 용접 부위의 초음파 또는 전자기 검사

• 용접력 및 유연성을 위한 평평화 시험

• 생산 롯에 따른 튼튼성 검사

• 길쭉한 바늘의 시각적 및 차원적 검사

검사 기록 및 재료 추적성은 제조 문서 패키지에 포함될 수 있습니다.

2- 철거 도중 케이블 손상을 방지 하는 방법

전문 케이블 시스템 계약자는 내부 용접 플래시, 날카로운 파이프 끝, 규모 및 외질에 대해 걱정합니다. 이러한 조건은 설치 중에 케이블 자켓을 손상시킬 수 있기 때문입니다.

이 위험을 줄이기 위해 파이프는 다음과 같이 공급될 수 있습니다.

• 제어 및 정비된 내부 ERW 플래시

• 껍질이 얇은

• 깨끗한 내부 표면

• 부적절한 껍질과 외질 제거

• 선택적 내부 청결 검사

• 운송 및 보관용 보호용 끝 뚜??

내부 표면 수용 요구 사항은 생산 전에 구매 주문에서 정의 될 수 있습니다.

3현장 용접 및 정렬 문제 는 어떻게 통제 됩니까?

끝의 평면성, 과도한 타원성 또는 불규칙한 외부 지름은 뿌리 간격 변동과 필드에서 둘레 용접의 오차를 유발할 수 있습니다.

우리의 차원 제어에는 다음이 포함됩니다.

• 여러 파이프 위치에서 외부 지름 검사

• 벽 두께 검증

• 마지막 정사각형 검사

• 직선 검사

• 끝 둥글기 및 난란성 검사

• 특별 프로젝트 롯의 일치 및 식별

비벨링은 승인 된 현장 용접 사양에 따라 공급 될 수 있지만 표준 제품은 평면 끝으로 장착됩니다.

집행기준

ASTM A523는 케이블 시스템 설계자의 승인을 받지 않고 압력 파이프 일반 표준으로 대체되어서는 안 됩니다.형성 조항 및 시험 요구 사항은 고압 파이프형 전기 케이블 회로와 특별히 관련이 있습니다..

특정 적용

지하 고압 기름으로 채워진 케이블 파이프

파이프는 지하 고압 기름으로 채워진 송전 케이블 회로에 용접 된 강철 장으로 사용됩니다.

각 파이프 길이가 정렬되고 필드에서 둘레로 용접되어 연속적인 압력 밀착 된 전선을 만듭니다.그리고 완료 된 회로는 압력 다이렉트릭 유체로 채워집니다..

철강 파이프는 여러 가지 기능을 수행합니다.

• 압력 절감 액체를 포함합니다.

• 토양 부하 및 기계적 충격으로부터 전기 케이블을 보호합니다.

• 케이블 설치를 위한 연속 제어 경로를 제공합니다.

• 지하 운용 중 외부 부하에 저항합니다.

• 파이프 섹션 사이의 누출 밀착 용접 관절을 지원

• 배선 시스템을 습기와 환경 노출으로부터 보호합니다.

파이프는 전기 전도기 자체로 기능하는 것이 아니며 별도의 엔지니어링 평가 없이는 일반 석유, 가스 또는 공정 유체 전송 라인으로 지정되어서는 안됩니다.
