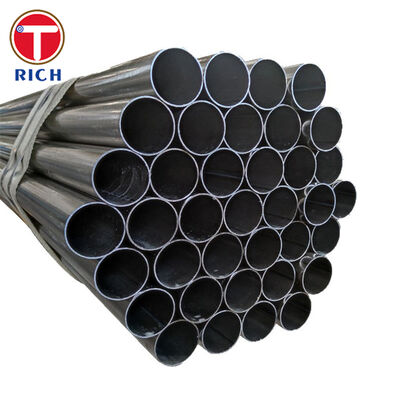

ASTM A523 일반 단부 전기 저항 용접 강관 (고압 케이블 회로용)

ASTM A523 일반 단부 전기 저항 용접 강관은 고압 파이프형 전기 케이블 시스템을 위한 압력 밀폐형 도관으로 특별히 제조됩니다. 이 제품은 Type E 구조로 공급되며, NPS 4부터 NPS 12까지, 주문된 크기에 따라 5.56mm에서 14.27mm까지의 공칭 벽 두께를 포함합니다.

일반 압력 파이프와 달리 ASTM A523 파이프는 고전압 전기 케이블과 압력 하에서 유지되는 절연 유체 또는 가스 주위에 연속적인 강철 외피를 형성하도록 설계되었습니다. 따라서 이 파이프는 제어된 치수, 신뢰할 수 있는 ERW 이음매 무결성, 매끄러운 내부 표면, 용접성 및 장기간의 지하 사용 중 누출 방지 기능을 제공해야 합니다.

A 등급은 일반적으로 광범위한 굽힘, 플레어링 또는 벨링이 필요한 경우에 선택됩니다. B 등급은 용접 및 일반 성형 작업에 적합하면서도 더 높은 최소 강도를 제공합니다.

제품 사양

표준 크기 범위

공칭 벽 두께는 파이프 크기와 프로젝트 설계에 따라 5.56–14.27 mm의 ASTM A523 표준 범위 내에서 선택됩니다. 다른 치수 조합은 ASTM A523/A523M의 나머지 모든 요구 사항을 충족하는 경우 공급될 수 있습니다.

주요 특징

압력 밀폐형 ERW 구조

종방향 이음매는 필러 금속을 의도적으로 추가하지 않고 전기 저항 용접으로 생성됩니다. 용접 열은 스트립 가장자리에서 발생하며, 이어서 기계적 압력을 가하여 연속적인 단조 용접을 형성합니다.

각 파이프는 압력 포함 능력을 확인하기 위해 수압 시험을 거칩니다. 이 시험은 출하 전에 관통 누출, 불완전한 용접 융합 및 기타 압력 관련 불연속성을 식별하기 위한 것입니다.

제어된 내부 형상

고압 케이블 회로는 전기 케이블이 현장 조립 후 긴 파이프 섹션을 통해 당겨질 수 있기 때문에 비교적 매끄러운 내부 통로를 필요로 합니다. 과도한 내부 용접 플래시, 날카로운 모서리, 심한 스케일 또는 국부적인 치수 제한은 케이블 피복을 손상시키거나 설치 저항을 증가시킬 수 있습니다.

따라서 내부 용접 보강은 제조 절차 및 구매 사양에 따라 제어 및 트리밍됩니다.

등급별 성형성

A 등급은 최소 인장 강도 330 MPa, 최소 항복 강도 205 MPa입니다. 낮은 강도 수준은 더 큰 성형 유연성을 제공하며 광범위한 굽힘, 플레어링 또는 벨링이 필요한 프로젝트에 선호되는 등급입니다.

B 등급은 최소 인장 강도 415 MPa, 최소 항복 강도 240 MPa입니다. 용접성과 일반적인 냉간 성형 능력을 유지하면서 더 높은 기계적 강도가 필요한 경우 선택됩니다.

용접 가능한 탄소강 조성

탄소 및 망간 한계는 강도, 용접성 및 성형 성능 간의 실용적인 균형을 제공하도록 제어됩니다. 일반 단부는 주문된 등급 및 벽 두께에 적합한 승인된 용접 절차를 사용하여 현장 맞대기 용접을 위해 준비될 수 있습니다.

치수 안정성

지정된 외경, 벽 두께, 단부 직각도 및 직진도는 현장 정렬을 지원하도록 제어됩니다. 정확한 형상은 인접한 파이프 섹션 간의 불일치를 줄이고 일관된 원주 현장 용접을 용이하게 합니다.

우리의 장점

1. ERW 이음매 무결성은 어떻게 검증됩니까?

고압 케이블 도관의 경우, 작은 이음매 불연속성이 설치 후 누출 경로가 될 수 있으므로 육안 검사만으로는 불충분합니다.

당사의 검사 계획은 다음을 결합할 수 있습니다:

• 각 파이프의 수압 시험

• 용접 부위 초음파 또는 전자기 검사

• 용접 건전성 및 연성을 위한 평탄 시험

• 생산 로트별 인장 시험

• 종방향 이음매의 육안 및 치수 검사

검사 기록 및 재료 추적성은 제조 문서 패키지에 포함될 수 있습니다.

2. 케이블 당김 중 손상은 어떻게 방지됩니까?

전문 케이블 시스템 계약자는 내부 용접 플래시, 날카로운 파이프 단부, 스케일 및 이물질에 대해 우려합니다. 이러한 조건은 설치 중 케이블 재킷을 손상시킬 수 있기 때문입니다.

이 위험을 줄이기 위해 파이프는 다음을 제공할 수 있습니다:

• 제어 및 트리밍된 내부 ERW 플래시

• 디버링된 일반 단부

• 깨끗한 내부 표면

• 느슨한 스케일 및 이물질 제거

• 선택적 내부 청결도 검사

• 운송 및 보관을 위한 보호 단부 캡

내부 표면 수용 요구 사항은 생산 전에 구매 주문서에 정의될 수 있습니다.

3. 현장 용접 및 정렬 문제는 어떻게 제어됩니까?

부적절한 단부 직각도, 과도한 타원도 또는 일관성 없는 외경은 현장에서 루트 간격 변화 및 원주 용접 불일치를 유발할 수 있습니다.

당사의 치수 제어는 다음을 포함합니다:

• 여러 파이프 위치에서의 외경 검사

• 벽 두께 확인

• 단부 직각도 검사

• 직진도 검사

• 단부 원형도 및 타원도 검사

• 특수 프로젝트 로트의 일치 및 식별

표준 제품은 일반 단부로 공급되지만, 승인된 현장 용접 사양에 따라 베벨링도 공급될 수 있습니다.

실행 표준

ASTM A523은 케이블 시스템 설계자의 승인 없이 일반 압력 파이프 표준으로 대체되어서는 안 됩니다. 이 표준의 적용, 성형 조항 및 시험 요구 사항은 고압 파이프형 전기 케이블 회로와 특별히 관련되어 있습니다.

특정 적용 분야

지하 고압 유입 케이블 도관

이 파이프는 지하 고압 유입 송전 케이블 회로의 용접 강철 외피로 사용됩니다.

개별 파이프 길이는 현장에서 정렬되고 원주 용접되어 연속적인 압력 밀폐형 도관을 생성합니다. 고전압 전기 케이블은 파이프 내부에 설치되고, 완성된 회로는 가압된 유전체 유체로 채워집니다.

강철 파이프는 여러 기능을 수행합니다:

• 가압된 유전체 유체 포함

• 토양 하중 및 기계적 충격으로부터 전기 케이블 보호

• 케이블 설치를 위한 연속적인 제어 경로 제공

• 지하 사용 중 외부 하중 저항

• 파이프 섹션 간의 누출 방지 용접 조인트 지지

• 케이블 시스템을 습기 및 환경 노출로부터 보호

이 파이프는 전기 전도체 자체로 기능하도록 의도된 것이 아니며, 별도의 엔지니어링 평가 없이는 일반 오일, 가스 또는 공정 유체 전송 라인으로 지정되어서는 안 됩니다.

화학 조성

기계적 특성
