| MOQ: | 1 톤 |
| 가격: | 800-1000 USD/Tons |
| 배달 기간: | 제품에 따라 20-30일 |
| 지불 방법: | L/C, D/A, D/P, T/T, 서부 동맹, |
| 공급 능력: | 연간 60000 톤/톤 |

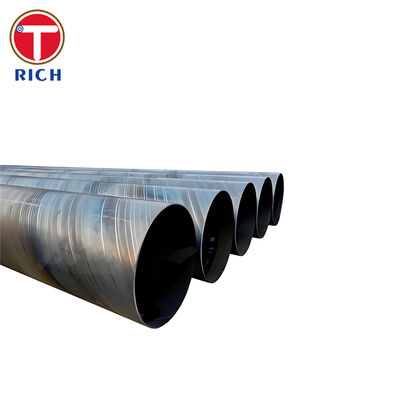

ASTM A139 탄소강 나선형 용접 파이프는 물, 산업용 액체, 가스 또는 증기를 운반하기 위해 연속 나선형 이음매로 제조된 전기 융합 아크 용접 파이프입니다. 이 사양에는 A, B, C, D, E 등급의 5가지 파이프 밀 등급이 포함되며 최소 항복 강도는 205~360MPa입니다.
나선형 성형 공정은 원주, 벽 두께, 끝 타원도 및 용접 무결성을 제어하면서 큰 외경을 경제적으로 생산할 수 있도록 지원합니다. 공급된 각 파이프 길이는 정수압 테스트를 거쳤으며, 제품은 작동 환경에 따라 노출된 표면, 바니시 처리된 표면, 에폭시 코팅된 표면, 폴리에틸렌 코팅된 표면 또는 시멘트 모르타르로 마감된 표면으로 제공될 수 있습니다.
ASTM A139는 공칭 벽 두께가 25.4mm를 초과하지 않는 NPS 4 이상의 전기 융합 아크 용접 직선 이음매 또는 나선형 이음매 파이프에 적용됩니다. 파이프는 액체, 가스 또는 증기를 운반하기 위해 특별히 고안되었습니다.
| 목 | 사용 가능한 사양 |
|---|---|
| 제품 | 탄소강 나선형 용접 파이프 |
| 제조공정 | 자동 전기융합 아크 용접, 헬리컬 심 |
| 재료 | 탄소강 |
| 기준 | ASTM A139/A139M |
| 등급 | A등급, B등급, C등급, D등급, E등급 |
| 외경 | NPS 4 이상; 프로젝트 요구사항에 따라 대구경 생산 가능 |
| 벽 두께 | ASTM A139에 따라 최대 1.000인치/25.4mm |
| 길이 | 일반적으로 1~12m; 고정 길이 및 프로젝트별 길이 사용 가능 |
| 표준 무작위 길이 | 평균 8.9m 이상; 달리 명시하지 않는 한 최소 6.1m |
| 벽 두께 공차 | 최소 측정 두께: 공칭 두께보다 12.5% 이하 |
| 외부 둘레 | 표준 최대 편차에 따라 공칭 원주의 ±1.0% |
| 끝 타원성 | 배관 끝단 100mm 이내 최대 1% |
| 직진도 | 상업적으로 이성애자; 구매 계약에 따라 사용 가능한 수치 허용 오차 |
| 특정 길이 공차 | ±12.7mm |
| 표면상태 | 노출되지 않은 상태, 살짝 기름칠된 상태, 밀 바니시 처리된 상태, 쇼트 블라스트 처리된 상태, 페인트 처리된 아연 도금된 상태, FBE, 3LPE, 3LPP 또는 시멘트 모르타르 라이닝 처리됨 |
| 종료 조건 | 일반 사각형 절단 또는 경사진 끝 |
| 표준 용접 베벨 | 35° ±2.5°, 루트 페이스 1.6 ±0.8mm |
| 열처리 | 일반적으로 용접된 상태로 공급됩니다. 합의에 의한 응력 완화 또는 기타 열처리 |
| 검사 문서 | EN 10204 유형 3.1 인증서 사용 가능 |
| 테스트 | 화학 분석, 모재 인장 시험, 생산 용접 인장 시험, 용접 절차 자격 부여 및 수압 시험 |
| 선택적 검사 | 초음파 검사, 방사선 사진 검사, 자분 검사, 코팅 휴일 검사 및 제3자 검사 |
치수 공차, 끝부분 준비 및 표준 길이 요구 사항은 ASTM A139 조항을 기반으로 합니다.
파이프 이음매는 완전 이음매 관통 홈 용접으로 제조됩니다. 연속적인 나선형 구성은 파이프 둘레 주위에 이음매를 분배하고 제어된 폭의 강철 코일 또는 플레이트로 대구경 파이프를 생산할 수 있도록 합니다.
용접 전체에 걸쳐 채취한 생산 용접 인장 시편은 강철 등급의 지정된 최소 인장 강도의 95% 이상을 달성해야 합니다. 용접 절차 인증 중 단면 축소 용접 시편은 선택한 등급의 지정된 최소 인장 강도의 100% 이상을 달성해야 합니다.
ASTM A139에서는 각 파이프 길이에 대해 정수압 테스트를 받아야 합니다. 표준 테스트 압력은 다음을 사용하여 계산됩니다.
P = 2St / D
어디:
합의된 테스트 조건에서 달리 언급하지 않는 한 표준 압력은 19.3 MPa로 제한됩니다. 테스트 압력은 최소 5초 동안 유지됩니다.
파이프 끝단 100mm 내에서 진원도가 지정된 직경의 1%를 초과해서는 안 됩니다. 이 제어는 현장 정렬, 원주 용접 일관성 및 제작된 피팅의 맞춤을 향상시킵니다.
5가지 ASTM A139 등급은 A등급의 경우 205MPa에서 E등급의 경우 360MPa 범위의 최소 항복 강도를 제공합니다. 이를 통해 직경, 벽 두께, 설계 압력 및 설치 하중에 따라 파이프 등급을 선택할 수 있습니다.
구매자의 우려 사항은 불완전한 침투, 슬래그 포함, 융합 부족 및 스트립 조인트의 불연속성에 중점을 두는 경우가 많습니다.
당사의 생산 관리에는 다음이 포함될 수 있습니다.
검사 범위 및 합격 기준은 생산 전에 확정되고 검사 및 시험 계획에 명시됩니다.
타원형이 과도한 대구경 파이프는 정렬 시간을 늘리고 현장 용접 중에 고르지 않은 루트 간격을 생성할 수 있습니다.
파이프 끝의 크기는 기계적으로 결정되며 원주, 직경 및 타원도를 검사합니다. ASTM A139는 끝 타원율을 각 끝의 100mm 이내에서 1%로 제한합니다. 보다 엄격한 현장 맞춤 제어가 필요한 경우, 프로젝트별 최종 공차, 내부 라인업 호환성 및 일치 표시를 제조 전에 합의할 수 있습니다.
순수 탄소강은 본질적으로 내식성이 없습니다. 따라서 코팅 선택은 운반되는 유체, 토양 상태, 작동 온도 및 설치 방법과 일치해야 합니다.
사용 가능한 부식 방지 시스템은 다음과 같습니다.
코팅 유형, 두께, 표면 처리 등급 및 수리 절차는 지정되지 않은 상업용 마감 처리로 처리되기보다는 구매 주문서에 명시되어야 합니다.
| 표준 시스템 | 적용규격 | 간략한 설명 |
|---|---|---|
| ASTM | ASTM A139/A139M | 액체, 가스 또는 증기용 전기 융합 아크 용접 직선 심 또는 나선형 심 강관 |
| ASME | ASME B36.10M | 용접 및 이음매 없는 연강관의 참고 치수 |
| KO | EN 10217-1 | 실온에서 압력을 가하기 위한 용접 비합금 강철 튜브 |
| 고스트 | GOST 10704 / GOST 10705 | 종방향 전기 용접 강관의 치수 및 기술 요구 사항; 계약 표준으로 지정된 경우에만 사용 |
| JIS | JIS G 3452 또는 프로젝트 지정 JIS 표준 | 일반 용도의 탄소강 배관; ASTM A139와 직접적으로 동등한 등급은 아닙니다. |
| GB | GB/T 3091 | 저압 액체 전달용 용접 강관 |
| API | API 사양 5L | 석유 및 가스 파이프라인 운송용 라인 파이프; 별도의 자격 및 테스트 요구 사항이 적용됩니다. |
이러한 표준은 자동으로 상호 교환 가능하지 않습니다. 등급, 화학, 기계적 특성, 검사 빈도, 정수압 및 치수 공차를 계약 사양에 따라 확인해야 합니다.
ASTM A139 나선형 용접 파이프는 저수지 흡입 스테이션을 도시 수처리 공장에 연결하는 대구경 원수 전송 본선으로 사용할 수 있습니다.
이 적용을 위해 파이프는 다음과 함께 제공될 수 있습니다.
최종 등급, 벽 두께, 서지 압력 허용치, 외부 하중, 부식 허용치 및 코팅 시스템은 파이프라인 설계 엔지니어가 결정해야 합니다.
열 분석에 의한 최대 비율
| ASTM A139 등급 | 탄소, C 최대. % | 망간, Mn Max. % | 인, P 최대. % | 유황, S 최대. % |
|---|---|---|---|---|
| A등급 | 0.25 | 1.00 | 0.035 | 0.035 |
| B등급 | 0.26 | 1.00 | 0.035 | 0.035 |
| C등급 | 0.28 | 1.20 | 0.035 | 0.035 |
| D등급 | 0.30 | 1.30 | 0.035 | 0.035 |
| E등급 | 0.30 | 1.40 | 0.035 | 0.035 |
위의 화학적 한계는 ASTM A751에 따라 분석이 수행된 ASTM A139 등급 A~E에 대해 지정됩니다.
| ASTM A139 등급 | 최소 인장 강도 | 최소 항복 강도 | 최소 신율(50mm)* |
|---|---|---|---|
| A등급 | 330MPa / 48ksi | 205MPa / 30ksi | 35% |
| B등급 | 415MPa / 60ksi | 240MPa / 35ksi | 30% |
| C등급 | 415MPa / 60ksi | 290MPa / 42ksi | 25% |
| D등급 | 415MPa / 60ksi | 315MPa / 46ksi | 23% |
| E등급 | 455MPa / 66ksi | 360MPa / 52ksi | 22% |
A: 제조자는 또한 거래를 할 수 있습니다.
A : 일반적으로 상품 재고가있는 경우 10-15 일, 상품 재고가없는 경우 수량에 따라 30-40 일입니다.
A: 그렇습니다, 우리는 무료로 표본을 제안할 수 있었습니다 그러나 운임 비용을 지불할 필요가 있습니다.
A: 지불<=2000USD, 100% 사전에. 지불>=2000USD, 사전에 30% T/T, 선적 전 잔액.
다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
|
|
