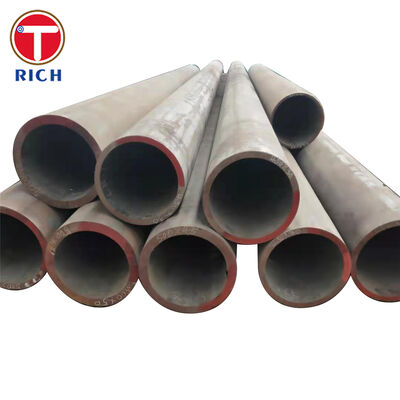

GB/T 34105 해양 엔지니어링 구조물용 무봉강 스틸 튜브

GB/T 34105 심리스 강철 튜브는 제어된 강도, 저온 인성, 용접성 및 일관된 치수 성능이 요구되는 내하중 해양 및 해양 엔지니어링 구조용으로 설계되었습니다.

이 튜브는 파도 하중, 진동, 충격, 주기 응력 및 저온 해양 환경에 노출되는 구조 부재를 제작하는 데 적합합니다. 사용 가능한 강도 등급은 Q245H부터 Q690H까지이며 품질 등급은 지정된 샤르피 충격 시험 온도에 따라 선택됩니다.

생산에는 열간 압연, 열처리, 교정, 초음파 테스트, 치수 검사, 인장 테스트 및 충격 테스트가 포함될 수 있습니다. 등급, 품질 등급, 치수, 납품 조건, 검사 범위 및 인증 요구 사항은 구매 주문서에서 확인되어야 합니다.

명세서

명시된 생산 범위를 벗어나는 치수는 선택한 등급, 벽 두께, 열처리 경로, 테스트 빈도 및 최소 주문 수량을 기준으로 검토해야 합니다.

주요특징

제어된 항복 강도

등급 지정은 공칭 최소 항복 강도 수준을 나타냅니다. 표준에는 약 245MPa에서 690MPa까지의 구조용 강철 등급이 포함되어 있어 엔지니어가 구조적 용량, 튜브 무게, 용접성 및 제조 비용의 균형을 맞출 수 있습니다.

저온 충격 인성

품질 등급 접미사는 충격 테스트 요구 사항을 구별하는 데 사용됩니다. 선택한 등급 및 등급에 따라 샤르피 V-노치 테스트는 20°C, 0°C, −20°C, −40°C 또는 −60°C의 온도에서 지정될 수 있습니다.

따라서 해양 프로젝트의 경우 품질 등급이 등급과 함께 명시되어야 합니다. 충격 등급 없이 “Q345H”를 주문하는 것만으로는 저온 적합성을 확인하기에 충분하지 않습니다.

원활한 구조적 무결성

이음매 없는 제조 경로는 세로 용접 이음새를 방지합니다. 이는 균일한 원주 형상을 제공하고 굽힘, 축 하중, 비틀림, 진동 및 다방향 피로 하중을 받는 구조 부재에 튜브를 적합하게 만듭니다.

용접성 제어

지정된 강도와 인성을 달성하기 위해 저탄소 및 미세 합금 구성이 사용됩니다. 제작 전 탄소당량, 제품 두께, 입열량, 예열 온도, 소모품 선택, 용접 후 절차 등을 검토해야 합니다.

추적 가능한 기계적 성능

각 생산 열은 화학 분석 및 기계적 테스트 기록과 연결될 수 있습니다. 중요한 해양 프로젝트의 경우 열수 추적성, 튜브별 식별, 초음파 검사 기록 및 검사 인증서가 문서 패키지에 포함될 수 있습니다.

우리의 장점

1. 생산 전 등급 및 충격등급 검증

일반적인 조달 위험은 필수 샤르피 충격 온도를 생략하고 강도 등급만 지정하는 것입니다.

생산 전에 다음 사항을 검토합니다.

• 설계온도

• 필수 품질 등급

• 튜브 벽 두께

• 열처리 조건

• 샤르피 시험 온도

• 최소 흡수 에너지

• 프로젝트 또는 선급협회 요구사항

이는 실온 인장 요구 사항을 충족하지만 프로젝트의 저온 인성 요구 사항을 충족하지 않는 튜브의 공급을 방해합니다.

2. 벽 두께 및 열처리 매칭

기계적 특성, 특히 항복 강도와 인성은 벽 두께와 배송 조건에 따라 달라질 수 있습니다.

주문한 등급에 따라 제조 경로를 일치시킵니다.

• 안정적인 미세구조와 인성을 위한 표준화

• 필요한 경우 정규화 및 템퍼링

• 고강도 등급을 위한 담금질 및 템퍼링

• 벽을 통해 일관된 특성을 위해 제어된 냉각

• 합의된 검사 로트를 기반으로 한 대표적인 기계 테스트

최종 공장 인증서는 실제 열처리 조건과 보고된 테스트 결과를 식별합니다.

3. 프로젝트 문서화 및 추적성

해양 제작업체에서는 기본 상업 인증서 이상의 것을 요구하는 경우가 많습니다.

사용 가능한 문서에는 다음이 포함될 수 있습니다.

• 검사증명서

• 열분석

• 지정된 경우 제품 분석

• 인장시험 보고서

• 샤르피 충격 시험 보고서

• 초음파 테스트 보고서

• 치수검사 보고서

• 열처리 기록

• 튜브 마킹 및 포장 목록

• 제3자 검사 승인

• 재료 추적성 목록

테스트 및 기록 보존이 생산 계획에 포함되도록 견적 단계에서 문서화 요구 사항을 명시해야 합니다.

실행기준

특정 애플리케이션

해양 플랫폼 다리 버팀대

GB/T 34105 심리스 튜브는 해양 플랫폼 지지 구조물용 관형 대각선 버팀대를 제조하는 데 사용할 수 있습니다.

브레이싱 부재는 다음에 의해 생성된 축방향, 굽힘 및 반복 하중을 전달합니다.

• 웨이브 액션

• 바람 하중

• 플랫폼 진동

• 장비운영

• 설치하중

• 반복되는 환경 부하

이 적용을 위해 구매자는 필요한 등급, 품질 등급, 설계 온도, 치수, 부식 허용치, 용접 절차, 초음파 테스트 수준, 코팅 시스템 및 제3자 검사 요구 사항을 지정해야 합니다.

화학 성분

다음 표는 일반적으로 지정된 5가지 강도 수준에 대한 실제 조달 참조를 제공합니다. 최종 승인은 주문한 등급, 품질 등급, 제품 두께, 열 분석, GB/T 34105-2017의 해당 표 및 공장 검사 인증서를 기반으로 해야 합니다.

값은 질량 분율(%)입니다.

기계적 성질

품질 등급 및 충격 테스트 지침

검사 및 테스트

주문 및 등급에 따라 검사에는 다음이 포함될 수 있습니다.

• 열화학 분석

• 제품 화학 분석

• 인장 시험

• 샤르피 V 노치 충격 시험

• 해당되는 경우 편평화 또는 굽힘 테스트

• 초음파 테스트

• 육안으로 표면 검사

• 외경 측정

• 벽 두께 측정

• 길이 및 직진도 검사

• 최종검사

• 마킹 검증

• 제3자 검사

문의 시에는 초음파 테스트 수준, 테스트 빈도, 허용 기준 및 검사 문서 유형을 명시해야 합니다.

주문 정보

완전한 문의에는 다음이 포함되어야 합니다.

• 표준: GB/T 34105-2017

• 철강 등급 및 품질 등급

• 외경

• 벽 두께

• 길이

• 수량 또는 총 중량

• 배송상태

• 설계온도

• 샤르피 시험 온도 및 흡수 에너지

• 치수 공차 요구 사항

• 직진성 요구 사항

• 초음파 테스트 요구 사항

• 준비 종료

• 표면 보호 또는 코팅

• 검사 문서 유형

• 제3자 또는 선급협회 검사

• 표시 및 포장 요구 사항

명목상 유사한 해양 구조용 튜브라도 저온 인성, 용접성, 치수 정확도, 검사 범위 및 문서화 측면에서 크게 다를 수 있으므로 이러한 매개변수를 올바르게 정의하는 것이 필수적입니다.
