| MOQ: | 1 톤 |
| 가격: | 800-1000 USD/Tons |
| 표준 포장: | 묶음 또는 나무 상자에 들어 있습니다. |
| 배달 기간: | 제품에 따라 20-30일 |
| 지불 방법: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 연간 60000 톤/톤 |

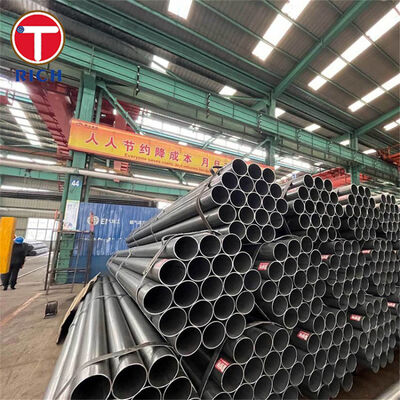

GB/T 33156 냉간 인발 정밀 용접 강철 튜브는 가스 스프링의 압력 실린더 제조용으로 설계되었습니다. 튜브는 전기 저항 용접 중공 후 냉간 인발 또는 냉간 압연을 통해 생산되어 수축성, 향상된 동심도 및 매끄러운 내부 표면을 제공합니다.
튜브는 일반적으로 피스톤, 가이드, 밀봉 요소 및 가압 질소 챔버와 직접 작동하기 때문에 치수 정확성과 내부 표면 품질이 특히 중요합니다. 안정적인 튜브 형상은 씰 마모, 가스 누출, 마찰 변화 및 일관되지 않은 확장력을 줄이는 데 도움이 됩니다.
GB/T 33156-2016은 가스 스프링용 정밀 용접 튜브에 대한 현재 전용 중국 제품 표준입니다. 국가 개정 프로젝트는 현재 GB/T 33156-2016 및 GB/T 31315-2014를 냉간 인발 또는 냉간 압연 정밀 용접 구조용 튜브에 대한 보다 광범위한 표준으로 통합하고 있습니다.
| 목 | 사용 가능한 사양 |
|---|---|
| 제품 | 냉간 압연 또는 냉간 압연 정밀 용접 강관 |
| 제조 루트 | 강대 → ERW 성형 및 용접 → 용접 처리 → 냉간 인발 또는 냉간 압연 → 열처리 → 마무리 |
| 주요표준 | GB/T 33156-2016 |
| 재료 등급 | Q195, Q215, Q235, Q275, Q345 |
| 비교 가능한 EN 등급 | E155, E195, E235, E275 및 E355, 기술 확인에 따름 |
| 외경 | 일반적으로 15~200mm |
| 벽 두께 | 일반적으로 0.8~16mm |
| 길이 | 1~12m, 절단 길이 이용 가능 |
| 일반적인 가스 스프링 크기 | 15 × 1mm, 19 × 1.5mm, 20 × 1mm, 20 × 1.5mm, 23.2 × 1.6mm 및 25.4 × 0.9mm |
| 외경 공차 | 선택한 정밀 크기의 경우 일반적으로 최대 ±0.06mm |
| 벽 두께 공차 | 일반적으로 선택한 크기의 경우 최대 ±0.03mm(OD/WT 비율에 따라 다름) |
| 내경 | 가스 스프링 피스톤 및 밀봉 요구 사항에 따라 제어됩니다. |
| 직진성 | 일반적으로 1,000mm당 0.5mm 이하 |
| 내부 표면 거칠기 | 정밀 드로잉 및 마무리 후 Ra ≤0.4μm 사용 가능 |
| 타원성 | 적용 가능한 치수 공차 내에서 제어됩니다. 합의에 따라 더 엄격한 제한 제공 |
| 표면 상태 | 기름칠, 인산염 처리, 아연 도금, 흑색 처리 또는 고객 지정 코팅 |
| 내부 표면 | 필요한 경우 냉간 압연, 연마, 스카이빙 또는 특수 세척 처리 |
| 배송 조건 | 냉간 인발, 응력 완화, 어닐링 또는 표준화 |
| 열처리 | 필요한 강도와 성형 조건에 따라 +C, +LC, +SR, +A 또는 +N |
| 종료 조건 | 밀 절단, 디버링, 모따기 또는 정밀 절단 |
| 점검 | 치수 검사, 인장 시험, 평탄화 시험, 용접 무결성 검사, 와전류 시험 및 표면 거칠기 측정 |
| 선적 서류 비치 | EN 10204 3.1 검사 인증서 사용 가능 |
내경은 기본 주문 치수로 제어할 수 있습니다. 이는 가스 스프링 피스톤, 가이드 부시 및 밀봉 패키지가 튜브 보어에 대해 직접 작동할 때 중요합니다.
선택한 크기의 경우 ID 공차는 벽 두께, 감소율 및 열처리 조건에 따라 약 ±0.03~0.05mm 내에서 제어할 수 있습니다.
정밀 냉간 인발은 일반 ERW 튜빙에 비해 웰드라인 불규칙성을 줄이고 내부 표면을 개선합니다. 가스 스프링 실린더 응용 분야에서는 내부 표면 거칠기가 약 Ra 0.4μm까지 가능합니다.
보어가 더 매끄러우면 다음과 같은 이점이 있습니다.
다이와 맨드릴을 통한 냉간 인발은 외경, 내경 및 벽 분포를 동시에 수정합니다. 이는 용접된 표준 기계식 튜빙보다 더 일관된 동심도를 제공합니다.
향상된 동심도는 피스톤 어셈블리와 실린더 보어 사이의 균일한 간격을 유지하는 데 도움이 됩니다.
원래 ERW 용접은 튜브 본체와 함께 냉간 가공됩니다. 납품 조건에 따라 후속 응력 완화, 어닐링 또는 정규화를 통해 용접 영역과 모재 간의 차이가 줄어듭니다.
용접 무결성은 와전류 테스트, 평탄화 테스트 및 파괴 단면 검사를 통해 확인할 수 있습니다.
튜브는 다양한 배송 조건으로 공급될 수 있습니다.
| 상태 | 설명 | 일반적인 선택 이유 |
|---|---|---|
| +C | 냉간 압연, 최종 열처리 없음 | 더 높은 강도와 치수 안정성 |
| +LC | 약간 냉간 가공됨 | 치수 정확도를 유지하면서 성형성을 향상시켰습니다. |
| +SR | 스트레스 해소 | 드로잉 후 잔류 응력 감소 |
| +A | 단련 | 후속 성형을 위한 최대 연성 |
| +N | 정규화됨 | 보다 균일한 미세 구조 및 기계적 특성 |
가스 스프링 구매자는 강철 튜브만 구매하는 것이 아닙니다. 내부 구멍은 밀봉 및 슬라이딩 시스템의 일부가 됩니다. 일반적인 조달 문제로는 거친 용접선, 세로 긁힘, 도면 표시 및 일관되지 않은 거칠기가 포함됩니다.
따라서 당사의 검사 계획에는 다음이 포함될 수 있습니다.
이는 조기 씰 마모 및 불안정한 작동 마찰의 위험을 줄여줍니다.
단일 공차 값은 직경과 벽 두께의 모든 조합에 대해 기술적으로 유효하지 않습니다. 얇은 벽 튜브, 작은 직경의 튜브 및 낮은 직경-벽 비율은 냉간 인발 및 열처리 중에 다르게 반응합니다.
생산 전에 주문한 치수는 다음 사항에 대해 검토됩니다.
검사 보고서에는 공칭 튜브 크기만 보고하는 대신 OD, ID, 벽 두께, 타원형 및 직진도 기록이 포함될 수 있습니다.
치수 적합성만으로는 용접 튜브가 가압 가스 스프링 실린더에 적합하다는 것을 확인할 수 없습니다.
적합한 품질 계획은 다음을 결합할 수 있습니다.
이는 하나의 최종 검사에 의존하는 대신 표면 관련, 치수 및 용접 무결성 위험을 분리합니다.
| 표준 시스템 | 관련 표준 | 애플리케이션 |
|---|---|---|
| GB | GB/T 33156-2016 | 가스 스프링 전용 정밀 용접 강관 |
| GB | GB/T 700 | Q195, Q215, Q235 및 Q275와 같은 탄소 구조강 등급 |
| GB | GB/T 1591 | Q345 등 고강도 저합금 구조용강 |
| KO | EN 10305-2 | 용접 냉간 압연 정밀 강철 튜브 |
| ASTM | ASTM A513 유형 5 | Draw-over-mandrel 용접 기계식 튜빙 |
| 소음 | DIN 2393 | 용접 정밀 강관의 역사적 사양 |
| JIS | JIS G3445 | 기계구조용 탄소강관 |
| 고스트 | 고스트 10707 | 냉간 가공 정밀 전기 용접 강관 |
이 튜브는 사무실 의자 리프트 기둥에 설치된 높이 조절 가스 스프링의 외부 압력 실린더로 사용됩니다.
이 구성 요소에서 튜브는 다음을 충족해야 합니다.
| 등급 | C, % 최대. | Si, % 최대. | 백만, % | P, % 최대. | S, % 최대. |
|---|---|---|---|---|---|
| Q195 | 0.12 | 0.30 | 0.25–0.50 | 0.035 | 0.040 |
| Q215 | 0.15 | 0.35 | 0.30~0.55 | 0.045 | 0.045 |
| Q235B | 0.20 | 0.35 | 0.30~0.70 | 0.045 | 0.045 |
| Q275 | 0.24 | 0.35 | 0.50~0.80 | 0.045 | 0.045 |
| Q345B | 0.20 | 0.50 | 1.00~1.70 | 0.035 | 0.035 |
| 등급 | 항복 강도, MPa 최소. | 인장 강도, MPa | 신장률, % 최소. | 일반선발 |
|---|---|---|---|---|
| Q195 | 195 | 315~430 | 33 | 높은 성형성과 낮은 힘의 가스 스프링 |
| Q215 | 215 | 335~450 | 31 | 범용 성형 실린더 |
| Q235B | 235 | 370~500 | 26 | 표준 가스 스프링 압력 실린더 |
| Q275 | 275 | 410~540 | 22 | 더 높은 힘 또는 더 얇은 벽 실린더 |
| Q345B | 345 | 470~630 | 20 | 고강도 및 경량화 디자인 |
A: 제조자는 또한 거래를 할 수 있습니다.
A : 일반적으로 상품 재고가있는 경우 10-15 일, 상품 재고가없는 경우 수량에 따라 30-40 일입니다.
A: 그렇습니다, 우리는 무료로 표본을 제안할 수 있었습니다 그러나 운임 비용을 지불할 필요가 있습니다.
A: 지불<=2000USD, 100% 사전에. 지불>=2000USD, 사전에 30% T/T, 선적 전 잔액.
다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
|
|
