| MOQ: | 1 톤 |
| 가격: | 800-1000 USD/Tons |
| 표준 포장: | 묶음 또는 나무 상자에 들어 있습니다. |
| 배달 기간: | 제품에 따라 20-30일 |
| 지불 방법: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 연간 60000 톤/톤 |

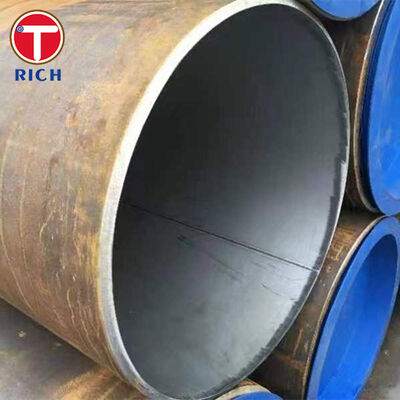

GB 28883 복합 이음매 없는 강철 튜브는 튜브가 결합되어야 하는 보일러, 압력 용기 및 압력 배관용으로 설계된 압력 베어링 바이메탈 이음매 없는 튜브입니다.모재의 기계적 강도~와 함께클래딩 금속의 내식성. 표준에서는 튜브를 다양한 내부 및 외부 강철 등급으로 만들어진 복합 구조로 정의하며 "외부 등급 + 내부 등급"을 기준으로 주문하고 벽 두께는 "기저층 + 피복층"으로 표시합니다. 표준 범위에는 압력 서비스에 대한 치수, 공차, 기술 요구 사항, 테스트, 검사, 표시, 포장 및 품질 인증서가 포함됩니다.
| 목 | 사양 |
|---|---|
| 재료 | 복합 이음매 없는 강철 튜브: 탄소/합금강 베이스 레이어 + 스테인레스 스틸, 듀플렉스 스테인레스 스틸 또는 내식성 합금 클래딩 레이어 |
| 기준 | GB 28883 / GB/T 28883, 압력용 복합 이음매 없는 강철 튜브 |
| 공통 기본 등급 | 10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG |
| 일반적인 클래딩 등급 | 07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102 |
| 외경 | 10~426mm |
| 벽 두께 | 2~60mm |
| 베이스 레이어 두께 | 공칭 벽 두께의 50%~90% |
| 클래딩 층 두께 | 공칭 벽 두께의 10%~50% |
| 길이 | 표준 4,000–12,000mm; 합의에 따라 맞춤형 1~12m 이용 가능 |
| 고정 길이 공차 | +20 / 0mm |
| OD 공차, 열간압연/압출 | 80mm 이하: ±0.40mm; >80–325 mm: 벽 두께에 따라 ±0.75%D 또는 ±1%D; >325mm: ±1%D |
| OD 공차, 냉간 압연 / 인발 | 80mm 이하: ±0.30mm; >80~219mm: ±0.75%D; >219~325mm: ±0.75%D 또는 ±1%D; >325mm: ±1%D |
| 벽 두께 공차 | 열간압연: +12.5% / -10%; 냉간 인발: S≤3 mm ±0.30 mm, S>3 mm ±10% |
| 직진도 | S 15mm 이하: 1.5mm/m 이하; 15<S≤30mm: ≤2.0mm/m; S>30mm: ≤3.0mm/m |
| 전체 길이 직진도 | 공칭 직경 ≥127mm의 경우: 튜브 길이의 0.1% 이하 |
| 표면 상태 | 절인 또는 광택; 균열, 접힘, 딱지, 겹침, 롤링 폴드 및 박리가 없음 |
| 열처리 | 열처리된 상태로 제공됩니다. 품질 인증서에 기록된 열처리 공정 |
| 압력 테스트 | 각 튜브에 대한 수압 테스트; 최대 테스트 압력 20MPa; 유지 시간 ≥10초; 누출이 허용되지 않음 |
| 구매자의 우려 | 우리의 솔루션 |
|---|---|
| 굽힘, 편평화 또는 압력 서비스 중 접착 실패 또는 박리 | 베이스/클래딩 인터페이스를 제어하고 전단 강도 테스트를 지원합니다. 금속 융합 복합 튜브의 경우 결합 전단 강도를 공급할 수 있습니다.≥210MPa, 또는≥260MPa구매자가 지정한 경우. 평탄화 검사를 통해 눈에 보이는 박리나 균열이 없는지 확인할 수 있습니다. |
| 압력 안전 및 누출 위험 | 각 튜브에는 GB 28883에 따른 정수압 테스트가 제공될 수 있으며 최대 테스트 압력은 최대20MPa, 유지 시간≥10초, 누출은 허용되지 않습니다. 와전류 테스트는 야금 융합 복합 튜브에 대한 합의된 대안으로 사용될 수 있습니다. |
| 클래딩층의 내식성 | 스테인리스, 듀플렉스 스테인리스 또는 내부식성 합금 클래딩 등급을 사용할 수 있습니다. 클래딩 층은 다음에 따라 입계 부식에 대해 테스트될 수 있습니다.GB/T 4334-2008 방법 E, 부식성 유체 접촉에 대한 적합성을 확인하는 데 도움이 됩니다. |
| 표준 시스템 | 관련 표준 | 간략한 설명 |
|---|---|---|
| GB | GB 28883 / GB/T 28883 | 압력용 복합 이음매 없는 강철 튜브; 주요 적용규격 |
| GB | GB/T 17395 | 이음매 없는 강철 튜브의 치수, 모양, 무게 및 허용 편차 |
| GB | GB/T 5777 | 심리스 강관의 초음파 검사 방법 |
| GB | GB/T 4334 | 스테인레스 스틸 클래딩의 입계 부식 테스트 |
| ASTM | ASTM A213 / A789 / A790, 기술 계약에 의거 | 구매자가 스테인리스 또는 이중 압력 튜브 비교를 요구할 때 참조용으로 사용됩니다. 직접적인 일대일 복합 튜브와 동일하지 않습니다. |
| KO | EN 10216 시리즈, 기술 계약에 의거 | 압력 목적을 위한 이음매 없는 강철 튜브; 유럽 프로젝트의 압력 튜브 기준으로 사용됨 |
| JIS | JIS G3458 / JIS G3463, 합의에 의함 | 압력 또는 열교환기 서비스 참조용 합금강 및 스테인리스강 튜브 |
| 고스트 | GOST 9941 / 관련 압력 튜브 표준, 합의 | CIS 시장 문서를 위한 원활한 부식 방지 강철 튜브 참조 |
응용 프로그램: 황 함유 화학 공정 가스용 폐열 보일러 증발기 튜브.
이 애플리케이션에는 공격적인 공정 매체로 인한 부식 위험을 줄이기 위해 보일러 서비스를 위한 내압 베이스 레이어와 유체 접촉면의 부식 방지 클래딩 레이어가 필요합니다.
다음 표에는 다섯 가지 일반적인 내용이 나와 있습니다.비금속 등급GB 28883에 따름. 값은 질량 분율(%)입니다.
| 등급 | 기음 | 시 | 망 | Cr | 모 | 다섯 | 피맥스 | 에스맥스 |
|---|---|---|---|---|---|---|---|---|
| 20G | 0.17~0.23 | 0.17–0.37 | 0.35~0.65 | — | — | — | 0.025 | 0.015 |
| 20MnG | 0.17~0.23 | 0.17–0.37 | 0.70~1.00 | — | — | — | 0.025 | 0.015 |
| 1600만 | 0.12~0.20 | 0.20~0.60 | 1.20~1.60 | — | — | — | 0.025 | 0.015 |
| 15월 | 0.12~0.20 | 0.17–0.37 | 0.40~0.80 | — | 0.25~0.35 | — | 0.025 | 0.015 |
| 15CrMoG | 0.12~0.18 | 0.17–0.37 | 0.40~0.70 | 0.80~1.10 | 0.40~0.55 | — | 0.025 | 0.015 |
| 등급 | 인장 강도 Rm, MPa | 항복 강도 ReL / Rp, MPa Min | 신장 A 세로, % 최소 | 가로 신장, % 최소 | 충격 에너지 KV2 종방향, J Min | 충격 에너지 KV2 가로, J 최소 |
|---|---|---|---|---|---|---|
| 20G | 410~550 | 245 | 24 | 22 | 40 | 27 |
| 20MnG | 415~560 | 240 | 22 | 20 | 40 | 27 |
| 1600만 | 490~670 | 320 | 21 | 19 | 40 | 27 |
| 15월 | 450~600 | 270 | 22 | 20 | 40 | 27 |
| 15CrMoG | 440~640 | 295 | 21 | 19 | 40 | 27 |
A: 제조자는 또한 거래를 할 수 있습니다.
A : 일반적으로 상품 재고가있는 경우 10-15 일, 상품 재고가없는 경우 수량에 따라 30-40 일입니다.
A: 그렇습니다, 우리는 무료로 표본을 제안할 수 있었습니다 그러나 운임 비용을 지불할 필요가 있습니다.
A: 지불<=2000USD, 100% 사전에. 지불>=2000USD, 사전에 30% T/T, 선적 전 잔액.
다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
|
|
