| MOQ: | 1 톤 |
| 가격: | 800-1000 USD/Tons |
| 표준 포장: | 묶음 또는 나무 상자에 들어 있습니다. |
| 배달 기간: | 제품에 따라 20-30일 |
| 지불 방법: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 연간 60000 톤/톤 |

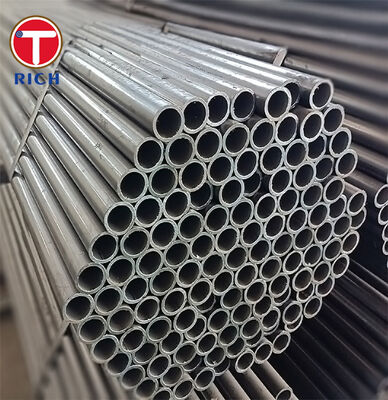

GB/T 18984 이음매 없는 강철 튜브는 저온 압력 용기 배관 및 저온 열교환기 배관용으로 설계되었으며 다음의 서비스 온도 등급을 포함합니다.-45°C ~ -196°C. 이 제품은 극저온 및 냉장 배관 시스템의 취성 파괴 위험을 줄이기 위해 제어된 열처리 및 저온 충격 인성 검증을 통해 열간 마감 또는 냉간 마감 이음매 없는 공정으로 제조됩니다.
| 목 | 설명 |
|---|---|
| 재료 | 탄소강/저합금 저온강 |
| 기준 | GB/T 18984 |
| 주요 성적 | 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG |
| 외경 | 일반 범위: 6~630mm; 프로젝트 도면에 따라 사용 가능한 맞춤형 크기 |
| 벽 두께 | GB/T 17395 또는 고객이 지정한 일정/두께에 따름 |
| 길이 | 1-12m, 맞춤형; 일반적인 고정 길이에는 5.8m, 6m, 11.8m, 12m가 포함됩니다. |
| 공차 범위 | GB/T 17395 또는 합의된 구매 사양에 따름 |
| 직진도 | 압력 배관 제작을 위해 제어됩니다. 프로젝트별 공차 사용 가능 |
| 표면 상태 | 베어, 기름칠, 녹 방지 코팅, 검정색 페인트 또는 맞춤형 |
| 열처리 | 등급 및 주문 요구사항에 따라 노멀라이즈, 노멀라이즈 + 템퍼링 또는 기타 제어된 열처리 |
| 제조방법 | 열간 가공 또는 냉간 가공 이음매없는 튜브 |
| 점검 | 화학 분석, 인장 시험, 충격 시험, 평탄화/확장/굽힘 시험, 정수압 또는 NDT, 치수 및 표면 검사 |
| 특징 | 기술적 가치 |
|---|---|
| 저온 서비스 범위 | 적용 대상-45°C ~ -196°CGB/T 18984에 따른 저온 배관 및 열교환기 서비스 |
| 충격 인성 등급 선택 | 16MnDG / 10MnDG / 09DG-45°C; 09Mn2VDG에 대한-70°C; 06Ni3MoDG용-100°C일반적인 저온 충격 적용 분야 |
| 강도 범위 | 16MnDG 인장강도490~665MPa; 09Mn2VDG 인장강도≥450MPa; 06Ni3MoDG 인장강도≥455MPa |
| 원활한 구조 | 종방향 용접 이음매가 없어 압력 배관의 용접 관련 불연속 위험 감소 |
| 니켈/Mo 합금 옵션 | 06Ni3MoDG에는 Ni 및 Mo가 함유되어 일반 탄소-망간 등급에 비해 저온 인성이 향상되었습니다. |
| 통제된 문서 | 테스트 보고서에는 열수, 화학 성분, 기계적 특성, 열처리 조건, 충격 테스트 온도, NDT/정역학 테스트 결과가 포함될 수 있습니다. |
| 구매자의 우려 | 우리의 솔루션 |
|---|---|
| 충격 인성은 설계 최소 온도와 일치해야 합니다.저온 시스템의 경우 잘못된 온도에서의 샤르피 충격 시험은 프로젝트 설계 조건과 동일하지 않습니다. | 우리는 생산 전에 필요한 설계 온도를 확인하고 그에 따라 등급을 일치시킵니다. -45°C 등급의 경우 16MnDG/10MnDG/09DG, -70°C 등급의 경우 09Mn2VDG, 더 깊은 저온 서비스의 경우 06Ni3MoDG입니다. 충격 테스트 온도와 값은 MTC에 표시될 수 있습니다. |
| 열처리 조건은 저온 인성에 영향을 미칩니다.부정확하거나 누락된 열처리 기록은 압력 파이프 조달 시 일반적인 거부 지점입니다. | 우리는 등급 및 주문에 따라 표준화되거나 제어된 열처리 상태의 튜브를 공급합니다. 열처리 배치, 용광로 기록 및 기계적 테스트 결과는 추적성을 위해 열 번호와 일치될 수 있습니다. |
| 추적성 및 검사 문서는 압력 장비 프로젝트에 매우 중요합니다.EN 10204 3.1/3.2 문서는 국제 조달을 위해 종종 요청됩니다. | 우리는 열수 추적성, 화학적 및 기계적 테스트 데이터, 치수 검사, 표면 검사, NDT/수압 테스트 기록을 제공합니다. 구매 주문서에 명시된 경우 EN 10204 3.1 또는 제3자 검사를 받을 수 있습니다. |
| 표준 시스템 | 관련 표준 | 간략한 설명 |
|---|---|---|
| GB | GB/T 18984 | 저온 서비스 배관용 심리스 스틸 튜브 |
| ASTM / ASME | ASTM A333 / ASME SA333 | 저온 서비스용 이음매 없는 용접 탄소/합금 강관 |
| ASTM | ASTM A334 | 저온 서비스용 이음매 없는 용접 탄소/합금강 튜브 |
| KO | EN 10216-4 | 지정된 저온 특성을 지닌 압력 목적용 심리스 강철 튜브 |
| JIS | JIS G3460 | 저온용 강관 |
| JIS | JIS G3464 | 저온 서비스용 강철 열교환기 튜브 |
| ISO | ISO 9329-3 | 압력 목적을 위한 이음매 없는 강철 튜브, 저온 관련 응용 분야 참조 |
극저온 액체질소 기화기 배관— GB/T 18984 이음매 없는 강철 튜브는 영하의 작동 조건에서 충격 인성, 내압성 및 안정적인 성능이 필요한 액체 질소 기화기 시스템의 저온 배관 섹션에 사용할 수 있습니다.
| 등급 | C% | 시 % | 망간 % | P 최대 % | S 최대 % | 니 % | 모 % | V% |
|---|---|---|---|---|---|---|---|---|
| 1600만일 | 0.12~0.20 | 0.20~0.55 | 1.20~1.60 | 0.025 | 0.025 | — | — | — |
| 1천만DG | ≤0.13 | 0.17–0.37 | ≤1.35 | 0.025 | 0.025 | — | — | ≤0.07 |
| 09DG | ≤0.12 | 0.17–0.37 | ≤0.95 | 0.025 | 0.025 | — | — | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17–0.37 | ≤1.85 | 0.025 | 0.025 | — | — | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17–0.37 | ≤0.85 | 0.025 | 0.025 | 2.50–3.50* | 0.20~0.35* | ≤0.05 |
| 등급 | 인장 강도 Rm MPa | 항복 강도 MPa | 신장 % | 일반적인 충격 온도 |
|---|---|---|---|---|
| 1600만일 | 490~665 | S ≤16 mm의 경우 ≥325; S >16 mm의 경우 ≥315 | ≥30 | -45°C |
| 1천만DG | ≥400 | ≥240 | ≥35 | -45°C |
| 09DG | ≥385 | ≥210 | ≥35 | -45°C |
| 09Mn2VDG | ≥450 | ≥300 | ≥30 | -70°C |
| 06Ni3MoDG | ≥455 | ≥250 | ≥30 | -100°C |
A: 제조자는 또한 거래를 할 수 있습니다.
A : 일반적으로 상품 재고가있는 경우 10-15 일, 상품 재고가없는 경우 수량에 따라 30-40 일입니다.
A: 그렇습니다, 우리는 무료로 표본을 제안할 수 있었습니다 그러나 운임 비용을 지불할 필요가 있습니다.
A: 지불<=2000USD, 100% 사전에. 지불>=2000USD, 사전에 30% T/T, 선적 전 잔액.
다른 질문이 있으시면 언제든지 저에게 연락해 주세요.
|
|
