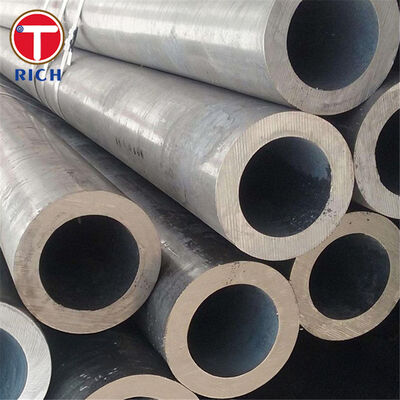

BS 3059-1 고온 완공 탄소 강철 톱니 없는 튜브 (HFS 320)
소재
BS 3059-1 보일러 튜브는 고온 완공된 매듭없는 탄소 강철 튜브로, 안정적인 압력 성능, 좋은 열 전달,그리고 일관된 벽 무결성이 필요합니다.BS 3059-1의 적용 범위는 보일러 및 슈퍼 히터에 대한 127mm OD까지 및 12.5mm까지 벽 두께의 평면 파이프 (접착없이 또는 용접) 를 포함한다.
이 표준에 따라 일반적으로 공급되는 뜨거운 완성 된 매듭없는 명칭은 HFS 320이며, 열력이 낮은 탄소 철강 튜브는 뜨거운 완성 된 공급이 가능하며 필요할 경우정해진 특성을 달성하기 위해 정상화/중심 소화 방법을 사용하여.
사양
-
표준: BS 3059-1:1987 (표준 카탈로그에 의해 철수/실용 상태가 표시됩니다. 여전히 레거시 프로젝트 및 교체에 널리 사용됩니다.)
-
등급/명칭: HFS 320 (온도 가공 무縫)
-
제품 형태: 매듭 없는 튜브, 핫 페니셔 (핫 롤링/핫 페니셔)
-
차원 범위 (BS 3059-1에 따라): OD ≤ 127 mm; WT ≤ 12.5 mm
-
튜브 끝: 평면 끝 (표준), 톱니 모양/가닥 모양은 요청에 따라 사용할 수 있습니다
-
길이: SRL/DRL/Fixed cut lengths 이용 가능; 요청에 따라 ~16m까지
-
배달 조건: 핫 마감; 정규화 / 서브 크리틱 릴은 지정된 경우에 적용 될 수 있습니다.
-
검사 문서: 밀링 테스트 인증서 (EN 10204 3.13.2 또는 제3자 검사 가능)
주요 특징
-
진정한 매듭없는 구조: 용접과 관련된 약한 지점을 제거하고 압력 신뢰성을 향상시킵니다.
-
표준의 의도된 크기 범위 내에서 보일러 순환 및 슈퍼 히터 작업에 대한 안정적인 기계적 성능.
-
좋은 제조 행동: 일반적으로 보일러 튜브 조립에 사용되는 굽기, 형성 및 용접 절차에 적합합니다 (적절한 WPS / PQR).
-
품질 검증: 화학 + 기계 시험 및 공통 NDT 옵션은 중요한 서비스에 안전한 수용을 지원합니다.
우리 의 장점
구매자는 일반적으로 품질 준수, 차원 정확성, 추적성, 테스트 및 표면 상태에 초점을 맞추고 있습니다.
-
질문: 튜브가 BS 3059-1 HFS 320에 맞는지 어떻게 확인합니까?
A: 우리는 주문된 표준과 등급에 맞추어 화학 성분과 팽창 결과를 보여주는 열 번호 추적성과 MTC를 제공합니다. -
Q: 설비 중에 OD/WT 허용도와 픽업 문제들은 어떻게 될까요?
A: 우리는 전체 차원 검사 (OD, WT, 길이, 직선) 를 실행하고 사이트 재작업과 예상치 못한 불일치를 줄이기 위해 BS 3059-1 차원 범위 내에서 공급을 유지합니다. -
Q: NDT와 압력 밀도 검사를 지원할 수 있나요?
A: UT / ECT 및 수정적 검사와 같은 NDT는 필요에 따라 제공 될 수 있으며 보일러 튜브에 일반적으로 사용되는 평평화 / 불화 검사도 가능합니다. -
질문: 교통 노폐와 표면과 관련된 거부를 어떻게 방지합니까?
A: 우리는 오일 디프/발크/포스파팅/샷 블래스팅/ 페인팅 옵션과 운송 및 저장 과정에서 표면을 보호하기 위한 패키지를 제공합니다. -
Q: 우리는 제3자 검사 (SGS/BV/TÜV) 또는 특수 문서를 사용할 수 있습니까?
A: 예 3자 검사 보고 및 업그레이드 된 문서 패키지 (예: 필요한 경우 EN 10204 3.2.) 를 준비 할 수 있습니다.
화학적 성분
| 표준 / 등급 | C (%) | 시 (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10 ∼ 0.35 | 0.30 ∼ 0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 A-1 등급 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 00.60 ′′1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30 ∼ 0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17 ∼ 0.23 | 0.17 ∼ 0.37 | 0.35'065 | ≤0.025 | ≤0.015 |
기계적 성질 (5등급)
기계적 성질은 크기/ 두께 및 공급 조건에 따라 달라질 수 있습니다. 아래 값은 각 종류 가족에 대한 일반적으로 발표된 최소값/범위를 반영합니다.
| 표준 / 등급 | 팽창 강도 (MPa) | 양력 강도 (MPa) | 연장 (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320~480 | ≥195 | ≥25 |
| ASTM A210 A-1 등급 | ≥415 | ≥255 | ≥ 30 |
| EN 10216-2 P235GH (+N) | 360~480 | ≥235 (t≤16 mm) | 24~25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410550 | ≥ 245 | ≥24* |
* STB340 및 20G의 길이는 출판된 표에서 크기에 따라 다릅니다. 표시된 값은 전형적인 보일러 튜브 크기에 대한 일반적으로 참조되는 최소입니다.
실행 표준 (ASTM / EN / GOST / JIS / GB)
만약 여러분의 프로젝트가 동등한 표준을 받아들인다면아래와 같은 것은 일반적으로 보일러/압도관 공급에 사용된다 (결국 선택은 설계 코드와 작동 온도/압 요구 사항에 일치해야 한다):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: EN 10216 시리즈 (P235GH와 같은 고온 등급을 포함한 압력 용품의 매듭없는 파이프)
-
GOST: GOST 8731 (기술 요구 사항) + GOST 8732 (열로 변형 된 매듭 없는 파이프; 제품군/차원)
-
JIS: JIS G3461 (탄소 강철 보일러 및 열 교환 튜브, 예를 들어, STB340)
-
GB: GB/T 3087 (하압/중압 보일러) 및 GB/T 5310 (고압 보일러)
응용 분야
주요 산업: 증기 보일러, 발전, 석유화학 난방 시스템, 산업 열 전달 장비.
시스템 내부에서 사용되는 경우
-
보일러: 물벽/순환관, 생성 뱅크관, 다운커머 및 연결관 (대량 제한 내에서)
-
슈퍼 히터 / 재 히터 (설계에 따라 적용될 경우): 튜브 코일 및 서로 연결되는 핫 사이드 튜브
-
에너지 절약기/열 교환기: 열 전달 튜브 펀들 및 회수 구간
