| MOQ: | 1 톤 |
| 가격: | 800-1000 USD/Tons |
| 표준 포장: | 번들 또는 나무 상자에. |
| 배달 기간: | 제품 20-30 일 |
| 지불 방법: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 연간 60000 톤/톤 |

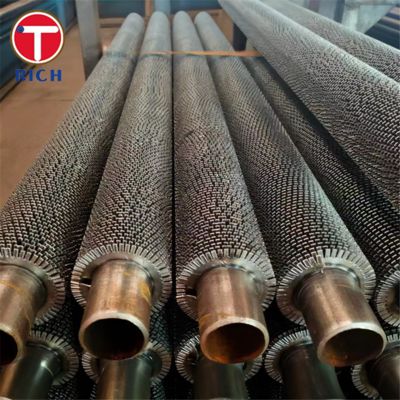

나선형 핀 튜브는 기본 튜브와 튜브의 외부 표면을 따라 나선형으로 용접된 연속 나선형 핀으로 구성된 특수 열 전달 요소입니다. 일반적으로 열 및 부식 요구 사항에 따라 탄소강, 스테인리스강 또는 합금강으로 만들어집니다. 핀은 우수한 열 전도성과 내구성을 보장하기 위해 기본 튜브에 기계적으로 결합되거나 연속적으로 용접됩니다.
기본 튜브 재료: 탄소강, 스테인리스강 또는 합금강
핀 재료: 탄소강, 스테인리스강 또는 알루미늄
외경: 19mm – 63.5mm
핀 높이: 6mm – 25mm
핀 두께: 0.8mm – 3.0mm
핀 피치: 2.5mm – 10mm
튜브 길이: 최대 12미터(맞춤형)
용접 방법: 고주파 저항 용접 또는 연속 용접
높은 기계적 강도와 우수한 열 전달 효율
낮은 접촉 저항을 보장하는 핀과 기본 튜브 간의 우수한 결합
고온에서 부식, 산화 및 열 응력에 강함
특정 열교환기 응용 분야에 맞게 맞춤형 핀 피치, 높이 및 재료
긴 수명과 유지 보수 비용 절감
전문 제조업체의 관점에서 볼 때, 우리는 산업 고객의 주요 기술적 문제를 해결합니다.
직선도 및 공차 관리: 튜브는 엄격한 직선도 관리(≤1mm/m) 및 직경 공차 ±0.3mm 이내로 제조되어 열교환기 시스템에서 완벽한 맞춤과 쉬운 조립을 보장합니다.
균일한 용접 품질: 연속 자동 용접은 전체 튜브 길이에 걸쳐 일관된 핀 부착 및 균일한 열 전달 성능을 보장합니다.
재료 추적성 및 품질 보증: 모든 재료 배치는 추적 가능하며 ASTM, EN 또는 GB 표준을 준수합니다. 모든 용접은 100% 시각적 및 치수적으로 검사됩니다.
열 성능 최적화: 핀 형상의 정밀한 제어는 최적의 표면적 비율을 보장하여 열 교환 효율을 극대화하고 열 저항을 줄입니다.
맞춤화 및 OEM 서비스: 고객의 압력, 온도 및 내식성 요구 사항을 충족하기 위한 맞춤형 설계 및 합금 조합.
| 등급 | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06 | 0.19 | 0.40 | 0.025 | 0.015 | - | - | - |
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–10.5 | - |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| DIN 17175 15Mo3 | 0.12–0.20 | 0.35 | 0.40–0.80 | 0.025 | 0.020 | - | - | 0.25–0.35 |
| EN 10216-2 13CrMo4-5 | 0.08–0.15 | 0.17–0.37 | 0.40–0.70 | 0.025 | 0.020 | 4.0–6.0 | 0.30–0.80 | 0.45–0.65 |
| 등급 | 인장 강도 (MPa) | 항복 강도 (MPa) | 신율 (%) | 경도 (HB) |
|---|---|---|---|---|
| ASTM A179 | 325 | 180 | 35 | 72 |
| ASTM A213 TP304 | 520 | 205 | 40 | 80 |
| ASTM A213 TP316 | 515 | 205 | 40 | 80 |
| DIN 17175 15Mo3 | 440 | 235 | 25 | 143 |
| EN 10216-2 13CrMo4-5 | 440–590 | 230–310 | 22 | 160 |
ASTM: A179, A192, A213, A210
EN: EN 10216-2, EN 10217-7
GB: GB/T 20420, GB/T 5310
JIS: JIS G3461, JIS G3462
GOST: GOST 550-75
나선형 핀 튜브는 까다로운 열 조건에서 고효율 열 교환이 필요한 산업 분야에서 널리 사용됩니다.
주요 산업:
발전
석유화학
석유 및 가스 정제
HVAC 시스템
해양 및 해상 공학
특정 응용 분야:
보일러의 절탄기
공기 예열기 및 폐열 회수 장치
열교환기의 응축기 및 증발기
정유 공장의 가스 냉각기 및 히터
공정 산업용 공랭식 열교환기
A: 제조업체, 무역도 가능합니다.
A: 일반적으로 상품이 재고가 있는 경우 10-15일, 상품이 재고가 없는 경우 30-40일이며, 수량에 따라 다릅니다.
A: 예, 샘플을 무료로 제공할 수 있지만 운송 비용을 지불해야 합니다.
A: 지불=2000USD, 30% T/T 선불, 선적 전 잔액.
다른 질문이 있으시면 언제든지 저에게 연락하십시오.
|
|
